Tutoriel d'utilisation du pilote externe

Notes importantes

Prérequis

• Ce tutoriel est basé sur la configuration du firmware Klipper.
• Le module prend en charge deux modes de câblage : cathode commune et anode commune. Veuillez choisir en fonction de votre configuration réelle.
• Après avoir choisi le mode de câblage, assurez-vous que les connexions matérielles correspondent au mode sélectionné.

Sélection du module

Loading...

• Module standard
• Module 5V

• Ce module convient aux séries SUPER, GEMINI et E3.
• Raison : Les broches de sortie des pilotes de ces cartes mères délivrent un signal de 5V, directement compatible avec les pilotes.

• Ce module convient aux séries D et C.
• Raison : Les broches de sortie des pilotes de ces cartes mères délivrent un signal de 3.3V. Certains pilotes ne peuvent pas être utilisés directement et nécessitent un module élévateur de tension (booster).

Choix du mode de câblage

Veuillez choisir le mode de câblage correspondant à votre configuration matérielle :

Conseil de sélection

• Si vous n'êtes pas sûr du mode à utiliser, veuillez consulter la documentation du module pilote.

• Câblage cathode commune
• Câblage anode commune

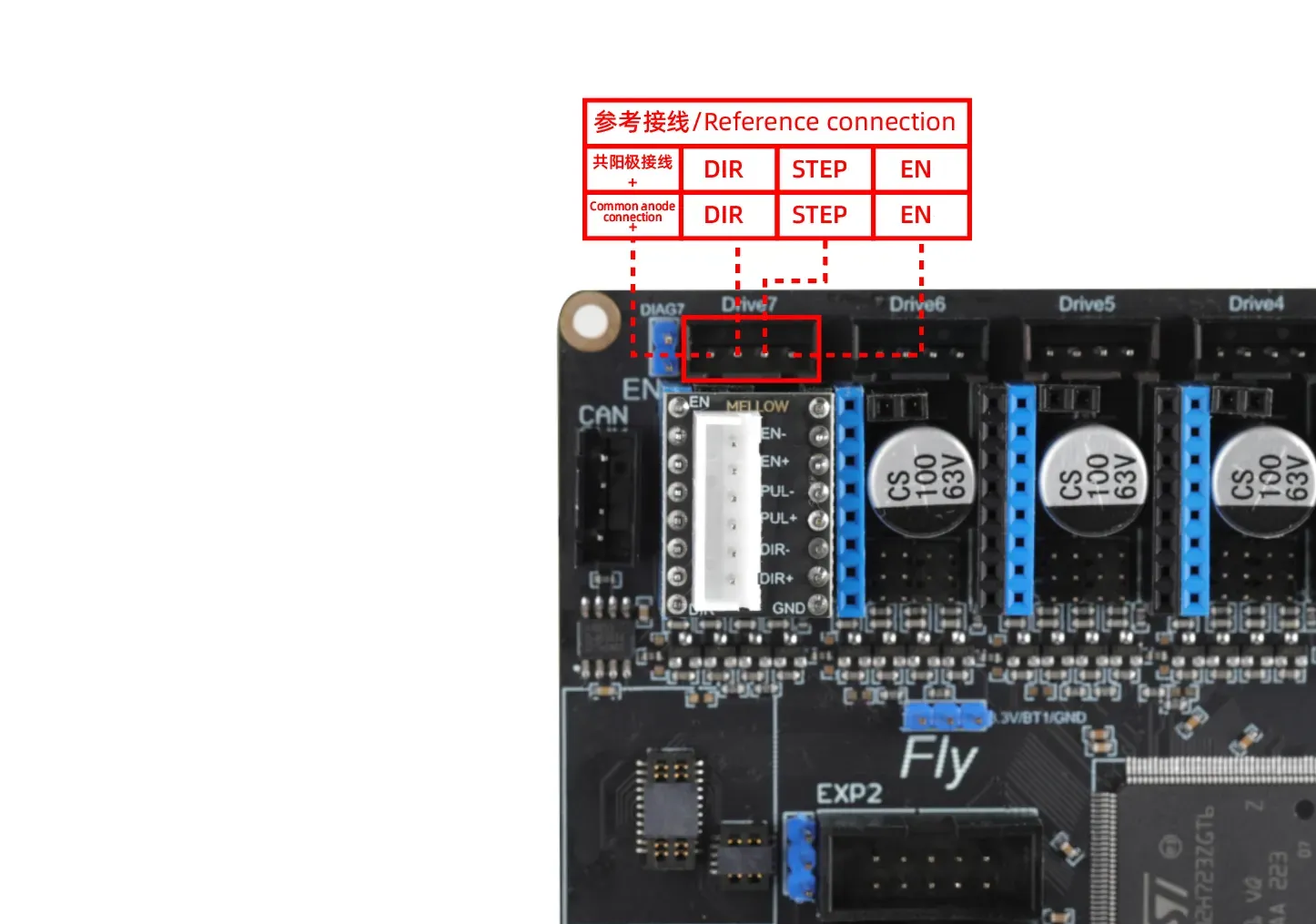

Schéma de câblage cathode commune

Ce mode de câblage convient aux modules pilotes configurés en cathode commune.

Loading...

Schéma de câblage anode commune

Ce mode de câblage convient aux modules pilotes configurés en anode commune.

Loading...

Configuration du micro-pas du pilote

Configuration simplifiée

• Aucun cavalier de pilote à configurer, le micro-pas est directement défini par les DIP switches du pilote.

Réglage des DIP switches du pilote

Il est recommandé de régler les DIP switches sur la carte pilote sur 3200

Loading...

Explication de la configuration du micro-pas

Formule de calcul principale

Nombre d'impulsions par tour de moteur = rotation_distance / step_distance

Une dérivation plus fondamentale est : Nombre d'impulsions par tour de moteur = full_steps_per_rotation × microsteps

Logique de configuration par étapes :

1. Déterminer les paramètres inhérents au moteur : Pour un moteur courant, full_steps_per_rotation: 200 (200 pas complets par tour, soit 1.8°/pas).
2. Définir le micro-pas Klipper microsteps : Défini dans le fichier de configuration, par exemple microsteps: 16.
3. Ajuster la subdivision physique du pilote : Calculer et régler les DIP switches du pilote en fonction des réglages ci-dessus et de la précision souhaitée.
   • Valeur recommandée dans ce tutoriel : 200 (pas complets) × 16 (micro-pas Klipper) = 3200 impulsions/tour.
   • Dans ce cas, les DIP switches du pilote doivent être réglés sur 3200 (32 micro-pas). Cela signifie que le pilote subdivisera chaque "impulsion de pas" reçue en 32 parties pour entraîner le moteur.

Niveau de configuration	Élément de configuration	Valeur définie	Explication
Paramètres moteur	Pas complets par tour full_steps_per_rotation	200	Propriété inhérente au moteur, généralement 200 (1.8°)
Configuration Klipper	Nombre de micro-pas microsteps	16	Défini dans printer.cfg
Matériel pilote	Valeur de subdivision des DIP switches	3200 (32 micro-pas)	Défini par les interrupteurs DIP physiques
Effet final	Nombre d'impulsions par tour de moteur	200 × 16 = 3200	Klipper doit envoyer 3200 impulsions pour faire tourner le moteur d'un tour complet

Si un autre niveau de subdivision est souhaité : Veuillez suivre la logique ci-dessus, en vous assurant que le nombre de micro-pas configuré dans Klipper (microsteps) et le niveau de subdivision défini par les DIP switches du pilote sont cohérents. Par exemple, si Klipper est réglé sur microsteps: 32, les DIP switches du pilote doivent être réglés sur 1600 (16 micro-pas) pour obtenir une précision totale de 200 × 32 = 6400 impulsions/tour.

Référence de configuration Klipper

Élément de configuration	Explication	Exemple de configuration
Type de pilote	Non configuré, défini physiquement par les DIP switches du pilote	—
Micro-pas (microsteps:)	Défini sur 16	Loading...
Durée d'impulsion (step_pulse_duration:)	Ce paramètre doit être ajouté et défini sur 0.000004	Loading...
Broche d'activation (enable_pin:)	Ajuster selon la logique du pilote : 1. Généralement, retirer le symbole ! (activation niveau haut) 2. Certains pilotes nécessitent d'ajouter ! (activation niveau bas) 3. Dans certains cas, cette ligne peut être supprimée (toujours activé)	Activation niveau haut : Loading... Activation niveau bas : Loading... Désactiver l'activation : Supprimer cette ligne

Référence visuelle de configuration :

Loading...

Notes importantes

• Après avoir utilisé un pilote de moteur pas-à-pas externe, vous devez désactiver (par exemple en ajoutant # en début de ligne pour commenter) la section de configuration du pilote correspondant dans le fichier.
• Par exemple [tmc5160 ...] ou [tmc2209 ...], etc. Sinon, un conflit de configuration empêchera le pilote de fonctionner correctement.

Traitement des anomalies d'impulsion du pilote

Dépannage

Si les phénomènes suivants se produisent, vous pouvez essayer d'ajuster la durée d'impulsion :

• Décalage du modèle imprimé, couches décalées
• Vibration du moteur, bruit anormal ou fonctionnement erratique

Méthode d'ajustement : Augmentez progressivement la valeur de step_pulse_duration, par exemple :

1. Essayez 0.000009
2. Ou 0.00001
3. Ou 0.00002

Testez l'effet après chaque ajustement.
