Connexion et configuration de l'écran

Connexion de l'écran

Connexion du écran tactile résistif TFT

Connexion du écran tactile résistif TFT

prompt

• Le packaging de l'écran TFT comprend deux câbles FPC, un de 14P (étroit) et un de 16P (large)
• Utilisez impérativement le câble 14P (étroit) pour l'écran tactile résistif !!

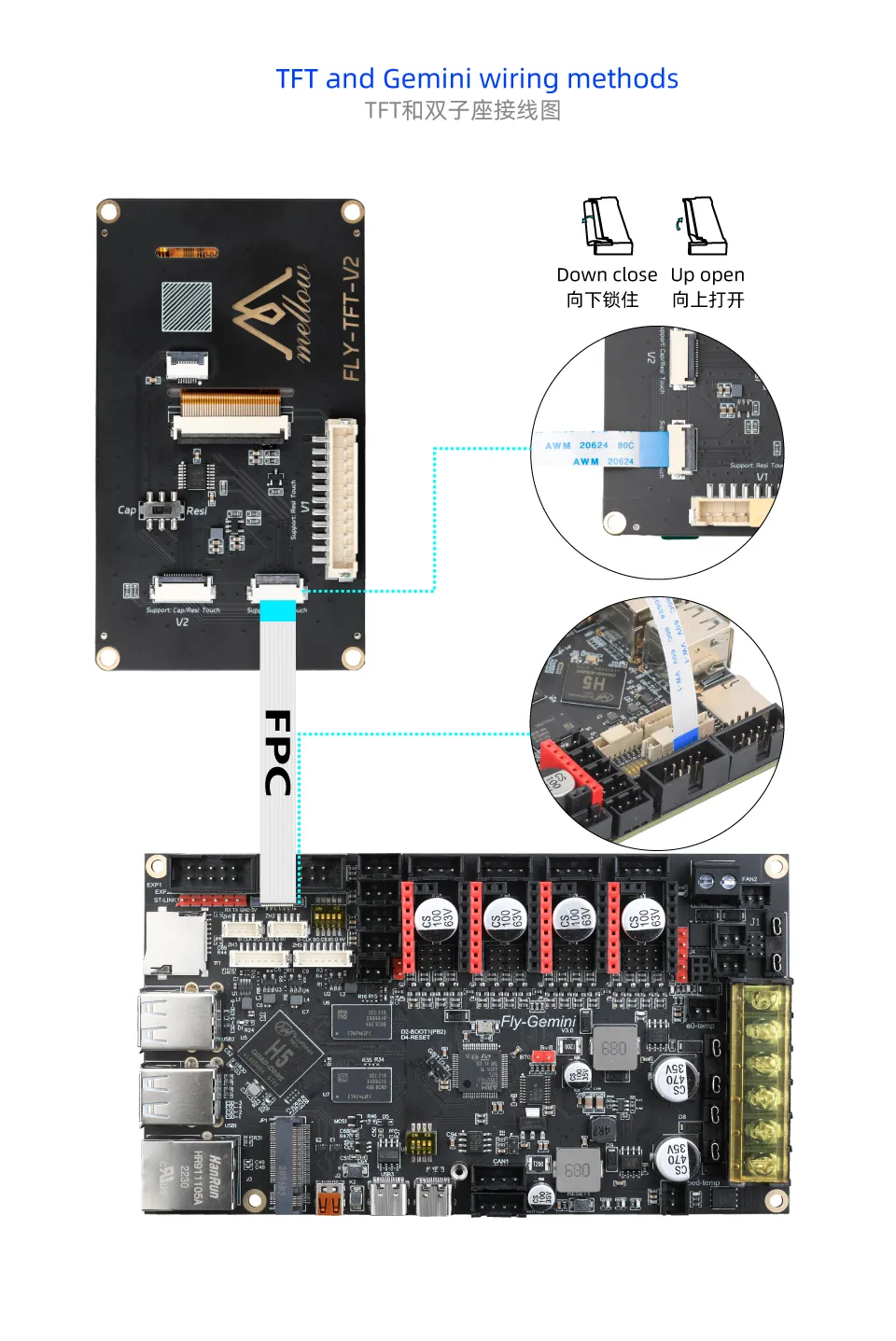

1. Connexion de l'écran tactile résistif FLY-Gemini

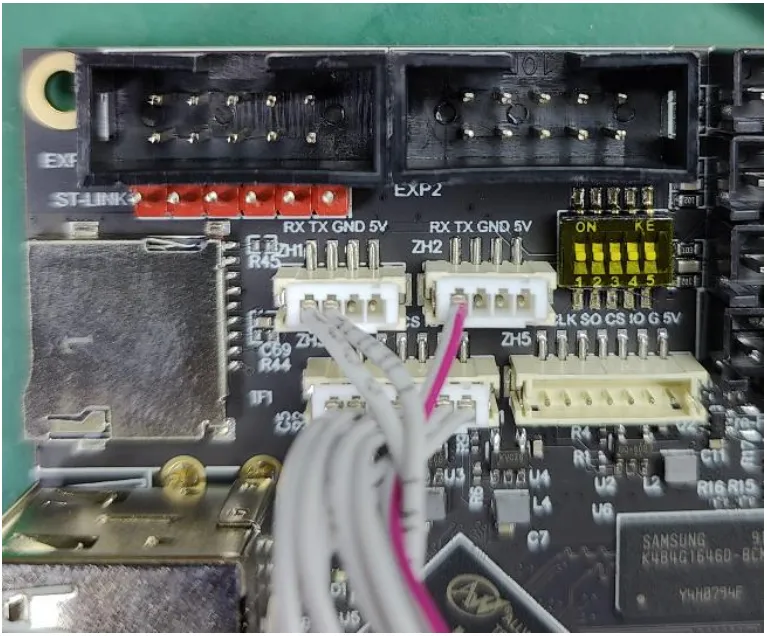

Connexion avec câble pour TFT V1

Connexion du écran tactile résistif TFT

prompt

• Le câble doit être connecté dans l'ordre correct !

1. Installation de l'écran TFT

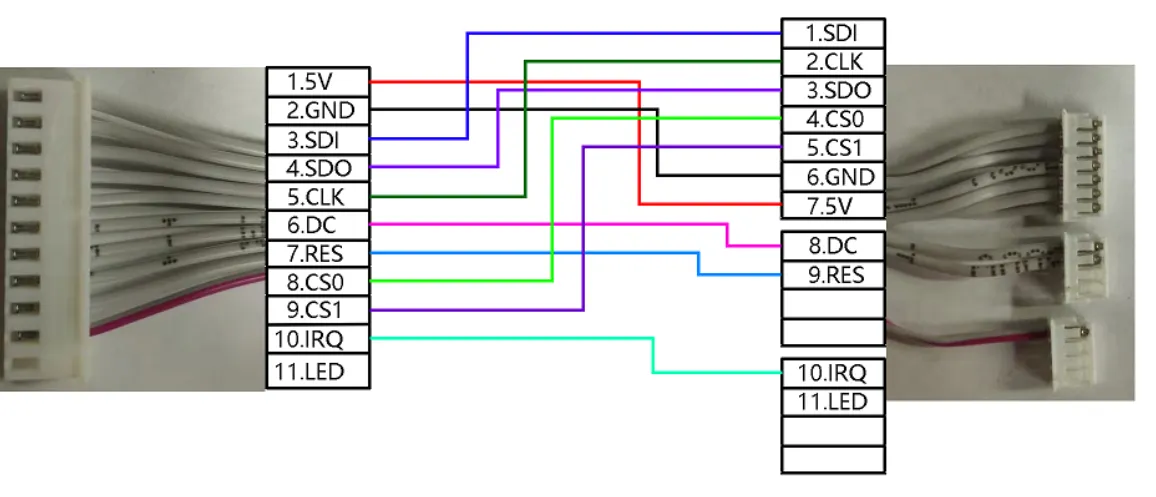

Ordre des fils

Mode de connexion

Connexion HDMI

Connexion HDMI

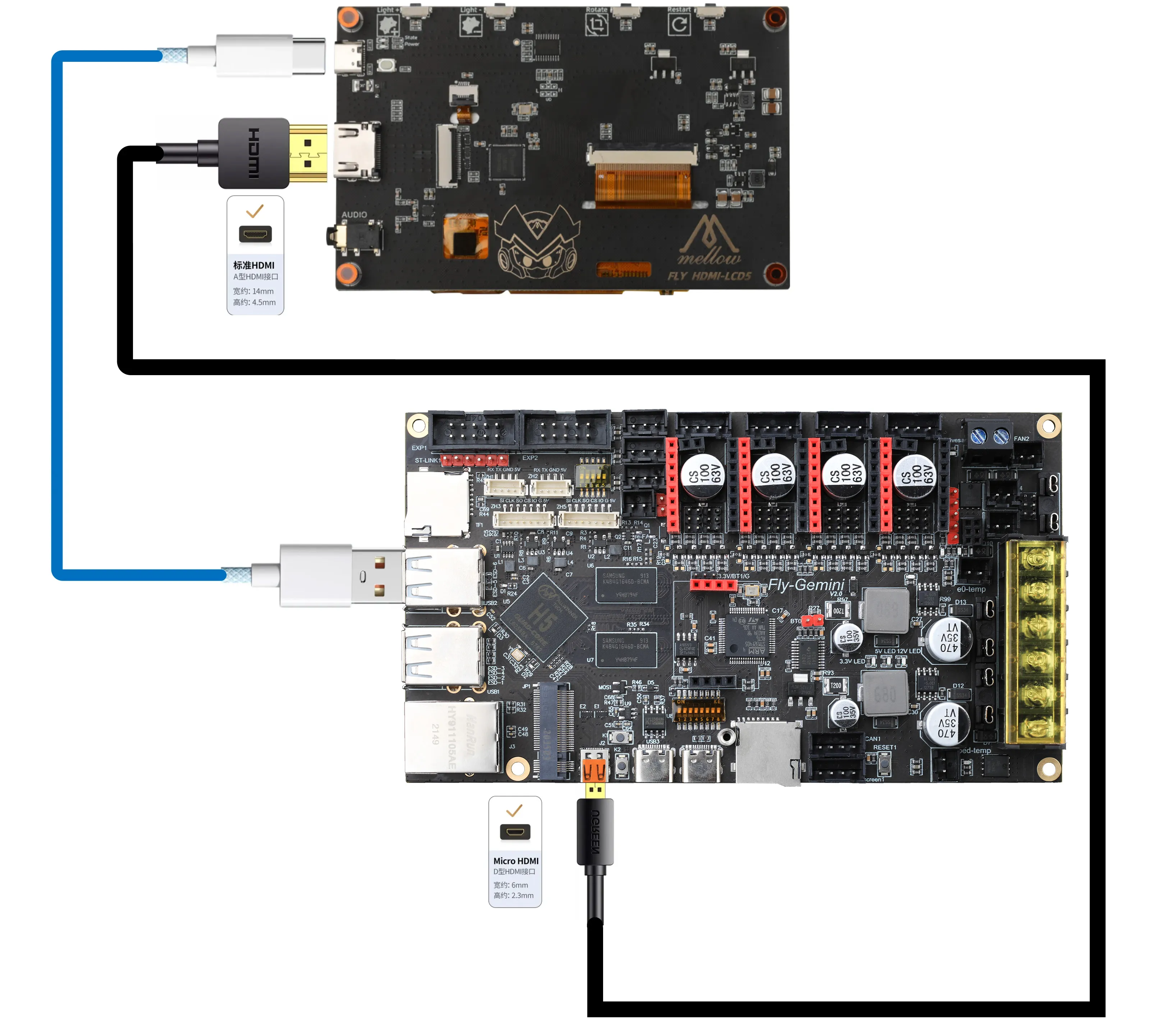

1. Connexion de l'écran FLY-HDMI-LCD5

---

Configuration de l'écran

Configuration d'écran du système FLYOS-FAST

Configuration d'écran du système FLYOS-FAST

1. Ouvrez l'adresse IP de l'appareil dans le navigateur, par exemple : http://192.168.6.110/

   fluidd comme indiqué sur la figure : désélectionner -> filtrer les fichiers et dossiers cachés.

   mainsail comme indiqué sur la figure : sélectionner -> afficher les fichiers cachés.

2. Vous verrez alors le dossier .flyos-config, en entrant dans ce dossier, vous trouverez le fichier sys-config.conf.

3. Ouvrez le fichier sys-config.conf, modifiez les paramètres nécessaires, puis enregistrez -> fermez.

note

• La configuration pour l'écran HDMI doit être : hdmi, veuillez noter que il ne doit pas y avoir d'espace après +=`.
• La configuration pour l'écran tactile résistif doit être : fly-tft-v1, veuillez noter que **il ne doit pas y avoir d'espace après =**. Veuillez confirmer que le commutateur à bascule sur le dos de l'écran est positionné sur Resi`.
• La configuration pour klipper_screen doit être : 1, veuillez noter que il ne doit pas y avoir d'espace après =`.
• Notez que le format des paramètres dans le fichier sys-config.conf est key=value. Il est interdit de modifier le format arbitrairement !! Sinon, la configuration ne prendra pas effet !!.

4. Après avoir modifié et enregistré, redémarrez le système pour que les modifications prennent effet.

Configuration d'écran du système FLYOS-Armbian

Configuration d'écran du système FLYOS-Armbian

Information

• Connectez l'ordinateur principal à WiFi et obtenez l'IP de l'ordinateur principal, puis entrez IP+:9999 dans le navigateur pour accéder à FLY TOOLS et configurer l'écran.
• Par exemple, si l'IP de votre ordinateur principal est 192.168.6.110, vous devez entrer 192.168.6.110:9999 dans le navigateur.

1. Ouvrez FLY TOOLS, suivez les étapes indiquées sur la figure ci-dessous, activez Klipper Screen, sélectionnez le modèle d'écran, cliquez sur le bouton rose en bas à droite pour enregistrer la configuration, puis redémarrez l'ordinateur principal pour que les modifications prennent effet !

note

• Pour les écrans tactiles résistifs, sélectionnez : fly-tft-v1, veuillez confirmer que le commutateur à bascule sur le dos de l'écran est positionné sur Resi.
• Pour les écrans HDMI, sélectionnez : hdmi.

Écran tactile résistif :

Écran HDMI :

2. Après avoir enregistré la configuration, redémarrez l'ordinateur principal pour que les modifications prennent effet !

---
