Câblage de la carte mère
Description des interfaces
Loading...
Description des broches
Loading...
Câblage de la carte mère
Attention

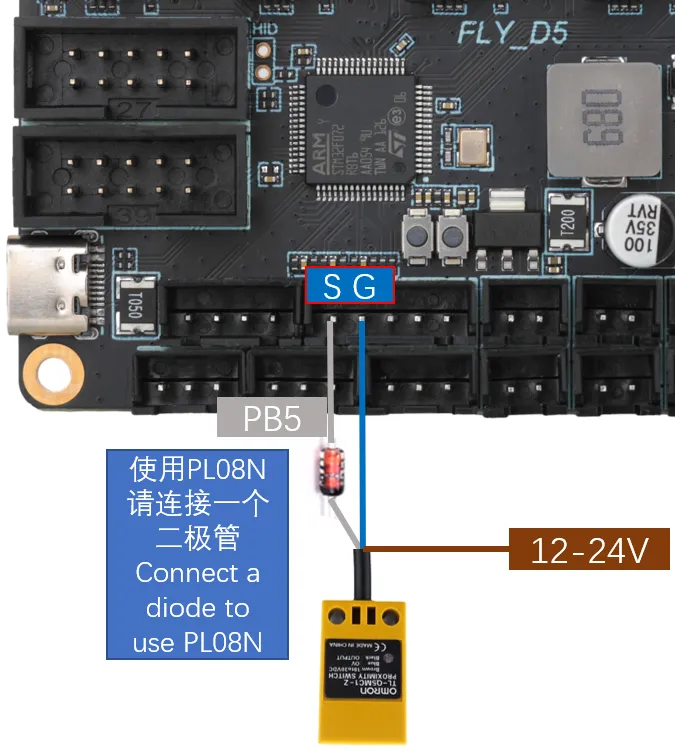

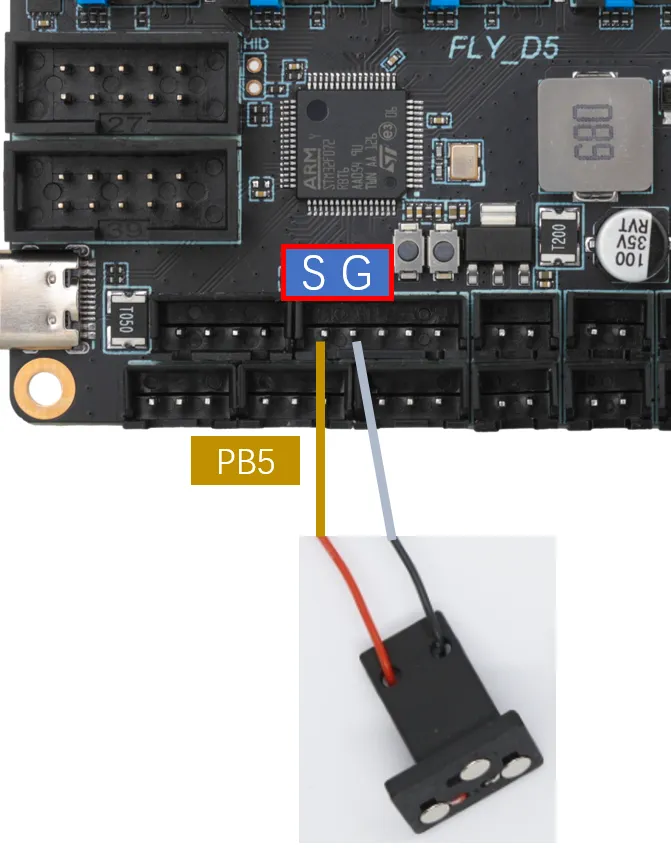

N'utilisez pas de capteurs de fin de course à trois fils prêts à l'emploi achetés en magasin, car ils pourraient courcircuiter la carte mère et l'endommager !!! Veuillez suivre strictement le schéma de câblage indiqué dans le diagramme de connexion !!!
Conseil
- En raison de la haute résolution du schéma de câblage, le chargement peut être lent pour certains utilisateurs avec une connexion internet médiocre. Veuillez patienter ~~~ (≧∀≦)ゞ
- Il est recommandé de placer le curseur de la souris sur le schéma de câblage, de cliquer avec le bouton droit -> Enregistrer l'image sous, et de sauvegarder le schéma sur votre bureau pour une consultation plus pratique ~~~ σ(´∀｀*)
