Firmware du bootloader

Entrer en mode de programmation

prompt

Côté droit est le bouton BOOT, côté gauche est le bouton RESET

• Il y a deux méthodes pour entrer en mode de programmation
• Première méthode : lorsque la carte mère est complètement déconnectée, maintenez le bouton BOOT puis connectez un câble de transmission de données à la carte mère et à votre appareil
• Deuxième méthode : après avoir connecté un câble de transmission de données à la carte mère et à votre appareil, maintenez le bouton BOOT puis appuyez sur le bouton RST, relâchez ensuite le bouton RST puis relâchez le bouton BOOT


Programmez le firmware

tutoriel de programmation sous Windows

• Firmware du bootloader CDV
  • Cliquez sur le lien de téléchargement ci-dessous
  • Loading...

Précautions

• Le port USB3.0 peut ne pas fonctionner, veuillez utiliser le port USB2.0 de l'ordinateur pour la programmation
• Si vous n'avez pas de port USB2.0, utilisez un adaptateur
• Si la programmation échoue toujours, veuillez utiliser le logiciel de haut niveau pour la programmation

1. Outil de programmation Lien de téléchargement
2. Téléchargez SetupSTM32CubeProgrammer et pilote STM32 DFU
3. Copiez le firmware que vous avez compilé (klipper.bin) ou le firmware Katapult précompilé dans un répertoire quelconque de l'ordinateur
4. Connectez la carte mère à l'ordinateur à l'aide d'un câble Type-C, assurez-vous qu'elle est déjà en mode de programmation dfu
5. Dans STM32CubeProgrammer, sélectionnez le mode USB, actualisez et connectez-vous

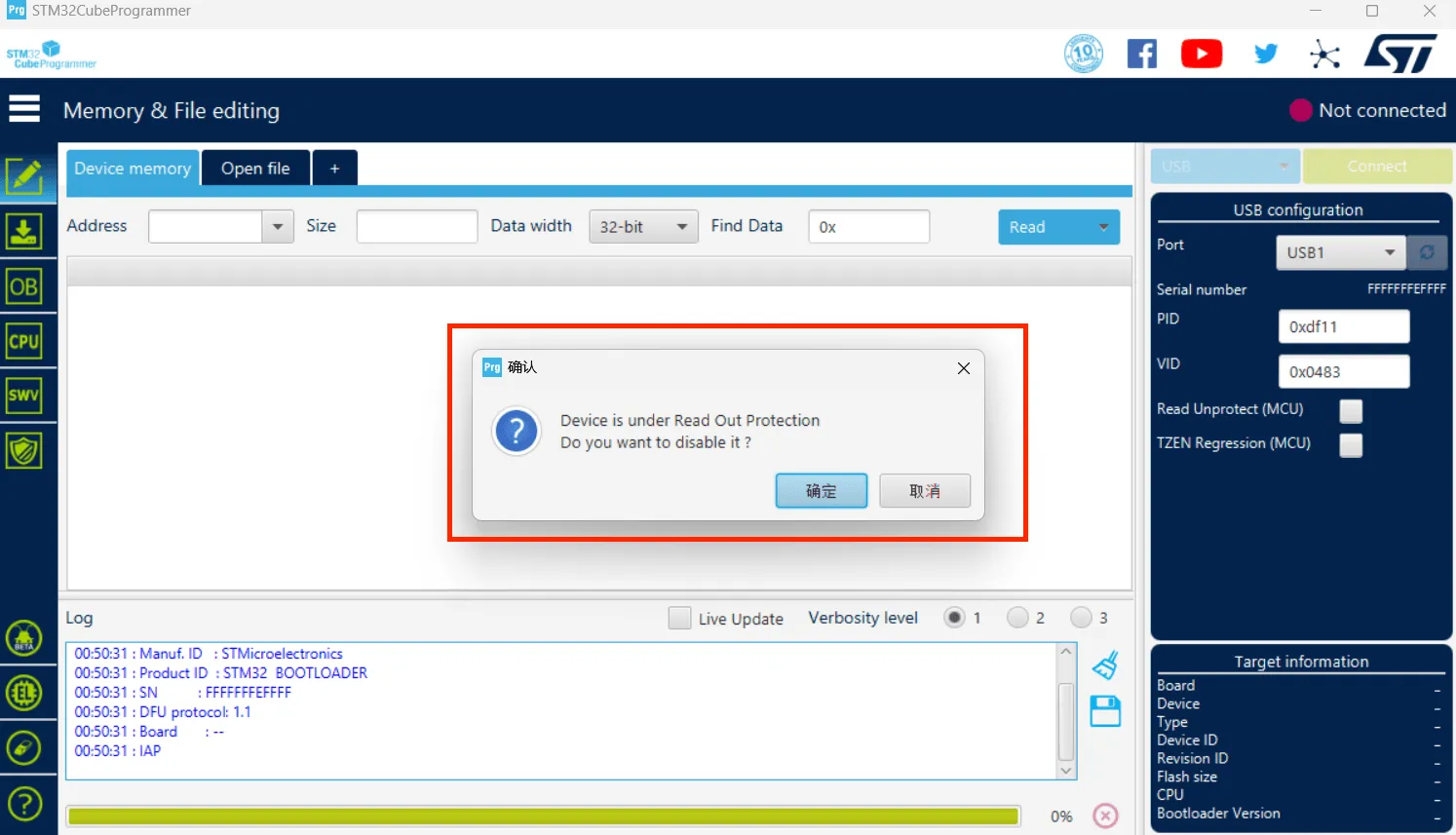

6. Si aucune fenêtre d'erreur n'apparaît, la connexion est réussie.
   Avertissement

   Si le contenu affiché ci-dessous apparaît, cela signifie que le problème provient de l'ordinateur ou du logiciel, veuillez utiliser le logiciel de haut niveau pour la programmation :Tutoriel de programmation avec le logiciel de haut niveau


7. Cliquez sur l'icône de téléchargement à gauche et cochez les options ci-dessous

8. Cliquez sur Browse indiqué par la flèche, puis sélectionnez le firmware que vous souhaitez programmer

9. Sélectionnez Start address et entrez 0x08000000

10. Cliquez sur Start automatic mode en bas pour commencer la programmation du firmware

11. Lorsqu'un message apparaît comme indiqué ci-dessous, cela signifie que la programmation du firmware est terminée


tutoriel de programmation via l'ordinateur principal

1. Installation de l'outil de gravure

• L'interface supérieure FLY n'a pas besoin d'exécuter l'installation de l'outil de gravure
• Si vous devez installer, veuillez noter : l'interface supérieure doit être en mesure de se connecter à Internet pour installer correctement
• Si vous avez déjà installé, vous n'avez pas besoin d'installer

sudo apt update
sudo apt install dfu-util -y

2. Exécutez la commande suivante pour vérifier si la connexion a réussi.

lsusb

• Si aucun périphérique DFU n'est détecté, essayez de réentrez en mode de gravage
• En raison des problèmes de version du système, il est possible que d'autres noms soient affichés, si 0483:df11 est affiché, cela signifie que le mode de gravage a été entré

3. Téléchargez les fichiers de firmware précompilés

• Cela contient tous les fichiers de firmware précompilés
• Veuillez noter que l'interface supérieure doit être en mesure de se connecter à Internet pour installer
• L'interface supérieure doit exécuter la commande ci-dessous pour télécharger le paquet de fichiers de firmware (si le téléchargement ne peut pas être effectué en raison de problèmes de réseau sur l'interface supérieure, veuillez contacter l'administrateur du groupe de support après-vente)

cd && git clone https://github.com/FengHua741/FLY_Katapult.git

• Si vous avez déjà téléchargé le paquet de fichiers de firmware, il est recommandé de mettre à jour le paquet de fichiers de firmware avant de poursuivre les autres opérations

cd ~/FLY_Katapult && git pull

4. Programmez le firmware

prompt

Il suffit de programmer l'un des firmwares

• Voici les commandes de mise à jour du firmware ci-dessous

  sudo dfu-util -a 0 -d 0483:df11 --dfuse-address 0x08000000 -D ~/FLY_Katapult/BL/CDV/CDYV3_V2.bin

5. Lorsque le contenu indiqué par la flèche ci-dessous s'affiche, cela signifie que la programmation a réussi : File downloaded successfully


prompt

Après la programmation, il faut débrancher complètement l'alimentation de la carte mère.
