Connexion et configuration de l'écran

Connexion de l'écran​

Opération hors tension

Avant de commencer, veuillez éteindre complètement l'imprimante et débrancher l'alimentation électrique. Ne branchez ou ne débranchez pas les faisceaux de câbles, n'organisez pas l'ordre des fils d'interface et ne touchez pas aux bornes lorsque l'appareil est sous tension.

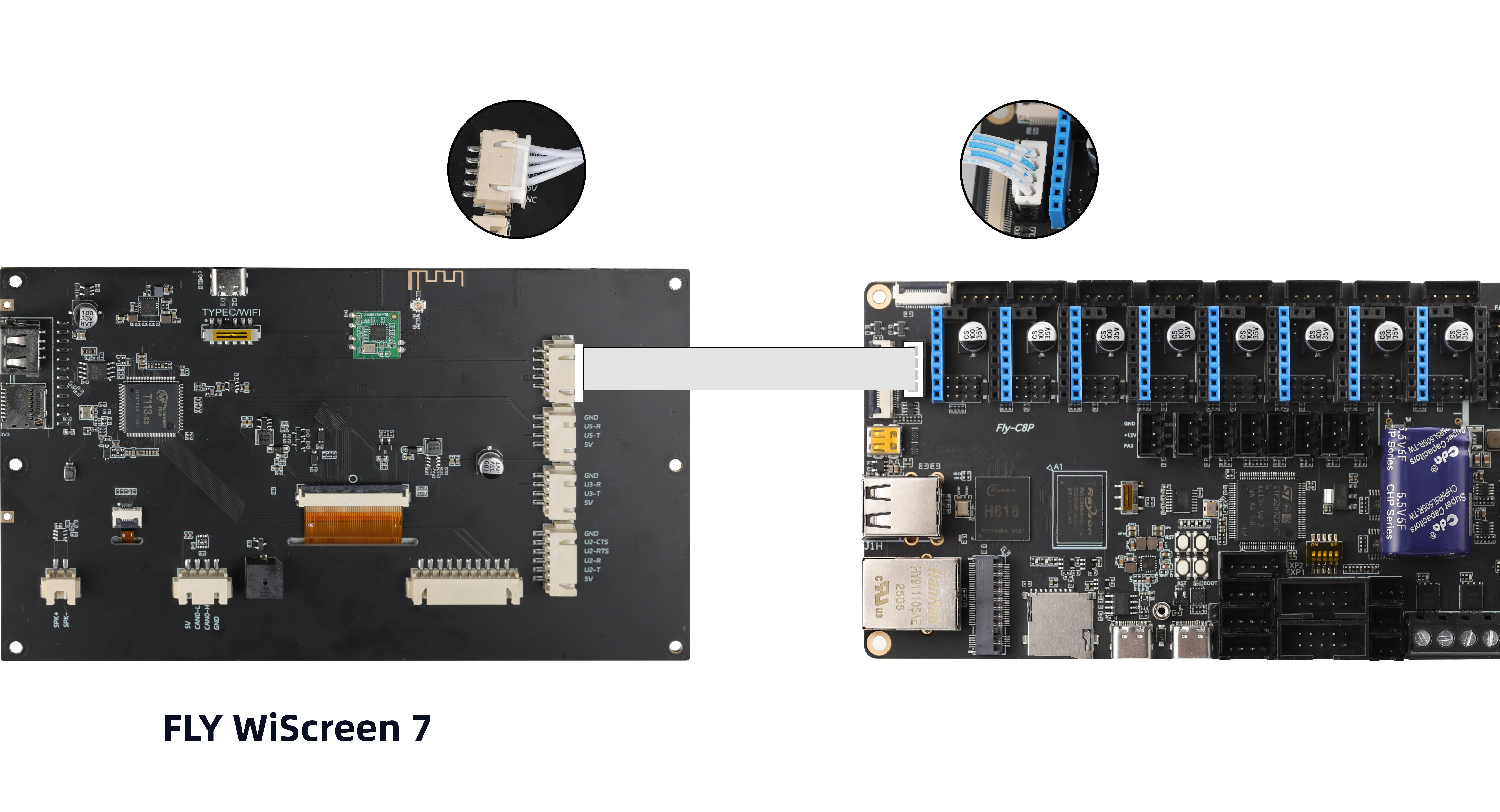

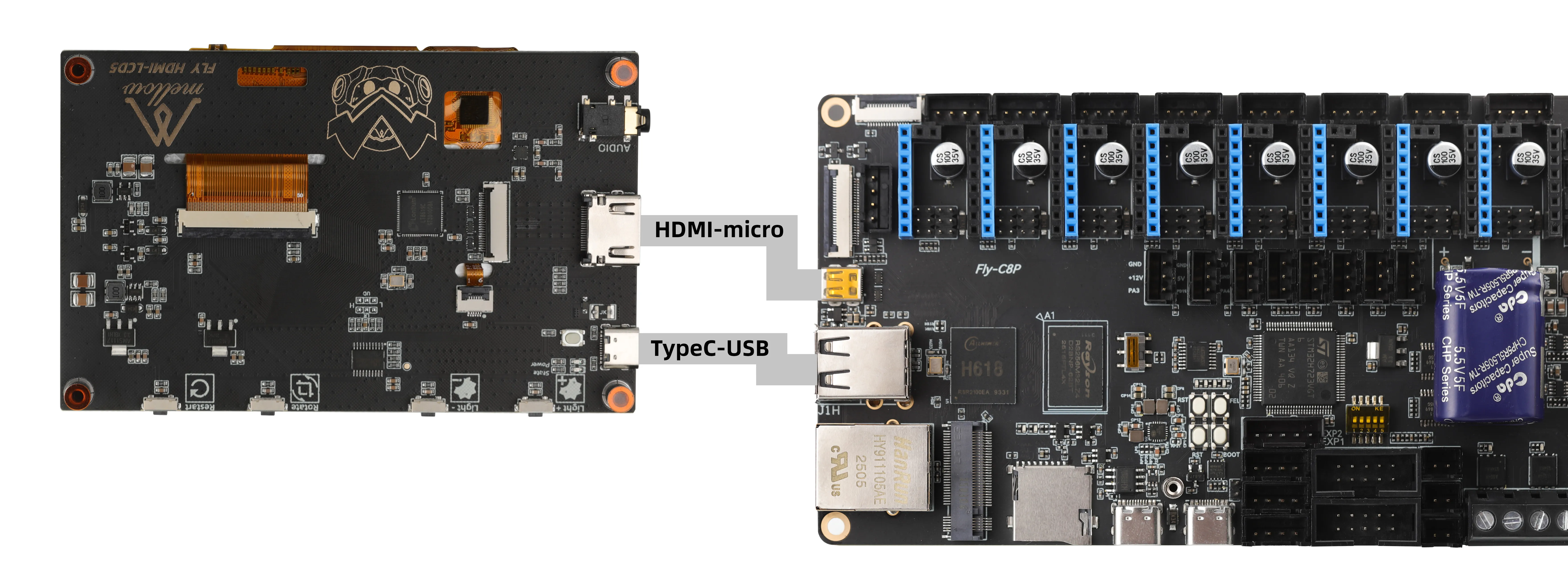

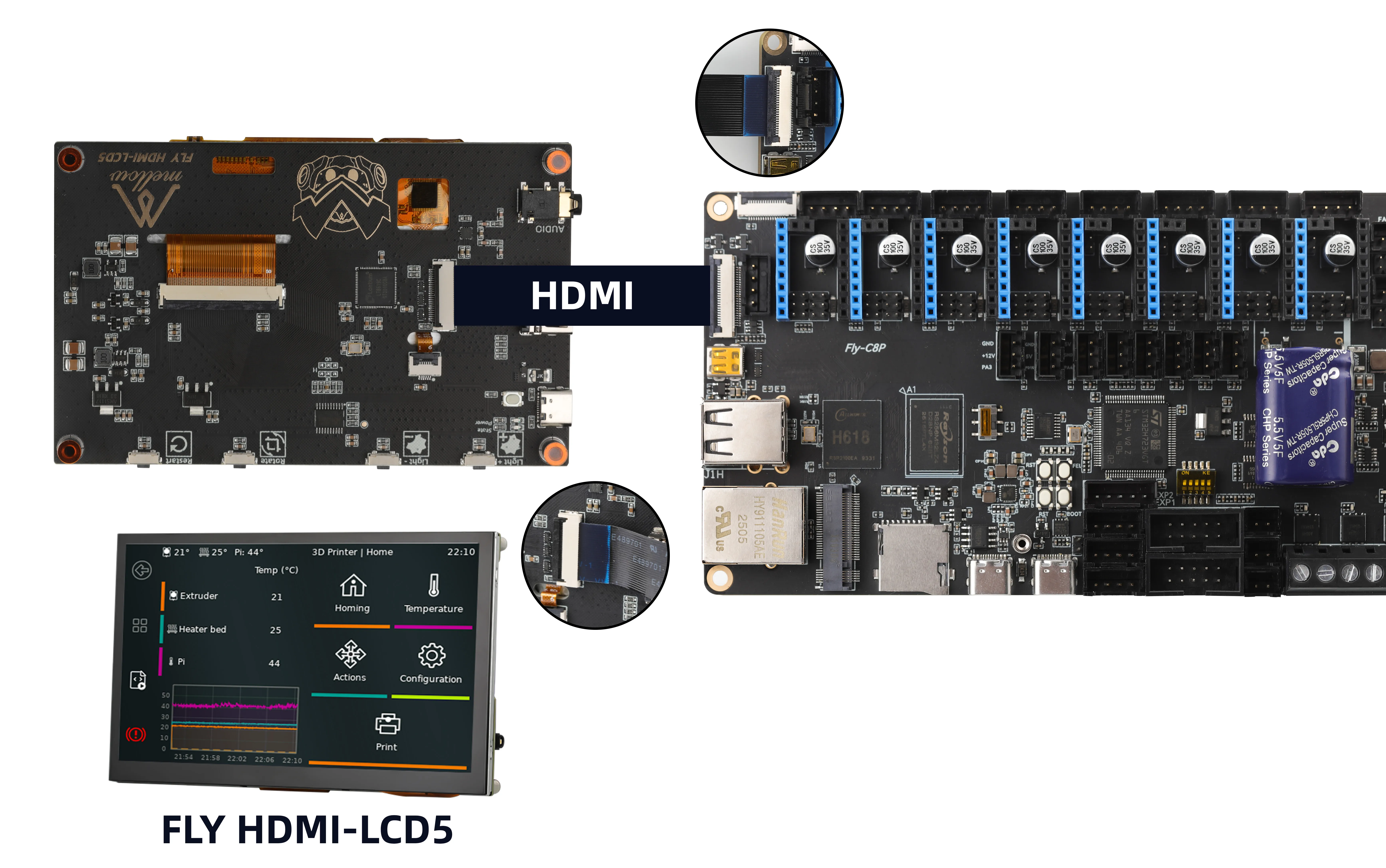

Lors de la connexion d'un écran TFT ou HDMI, veuillez vérifier soigneusement la direction du câble FPC ; lors de la connexion d'un écran série, veuillez confirmer que les câbles 5V, GND, TX, RX sont correctement connectés.

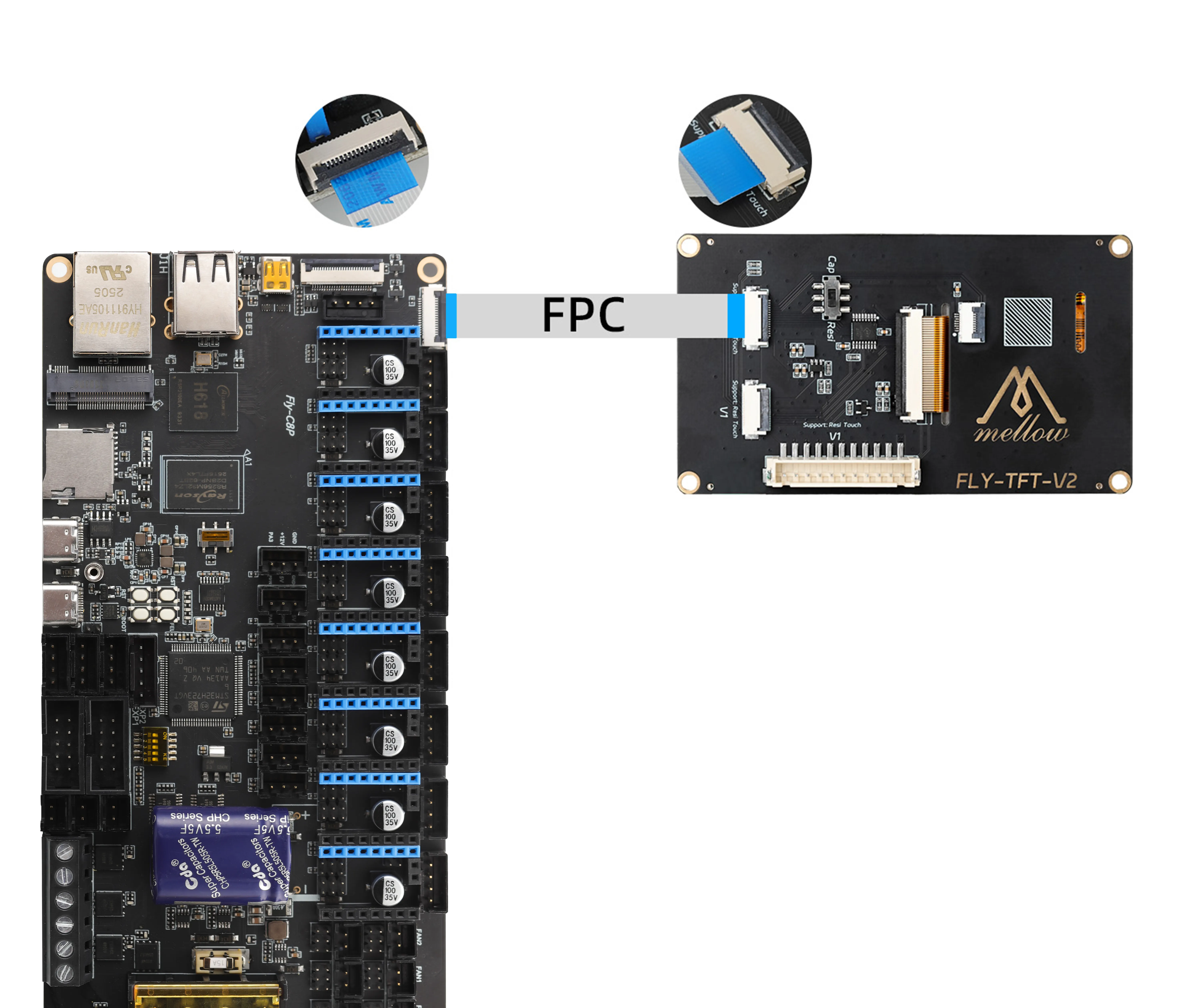

Connexion et configuration de l'écran TFT​

Astuce
  • Pour les écrans résistifs, basculez l'interrupteur DIP sur Resi
  • Pour les écrans capacitifs, basculez l'interrupteur DIP sur Cap
Loading...

Remarques importantes​

Précautions de configuration
  • Il est recommandé d'utiliser l'interface web mainsail ou fluidd pour les modifications de configuration
  • Veuillez ne pas activer la fonction de traduction de la page web, sinon le système pourrait ne pas démarrer correctement
  • N'entrez pas de caractères chinois ou spéciaux dans le fichier de configuration
  • Après avoir modifié le fichier de configuration, vous devez redémarrer le système pour que les changements prennent effet
Avertissement important
  • Veuillez ne pas modifier le contenu après ######### PLEASE DO NOT EDIT THE FOLLOWING ######### dans le fichier de configuration

Méthode de modification du fichier de configuration​

Modifier le fichier de configuration après le flashage​

  • Les options de configuration qui ne prennent effet qu'au premier démarrage doivent être modifiées après le flashage en ouvrant le fichier de configuration config.txt sur le disque amovible FlyOS-Conf avec un éditeur de texte professionnel

Modification en ligne de la configuration après le démarrage du système​

  • Les options de configuration courantes peuvent être modifiées sur la page de configuration web du système et prennent effet après un redémarrage
  1. Accédez à l'adresse IP de l'appareil via un navigateur, par exemple : http://192.168.1.2/

Interface fluidd : décochez "Filtrer les fichiers et dossiers cachés"

Loading...

Interface mainsail : cochez "Afficher les fichiers cachés"

Loading...

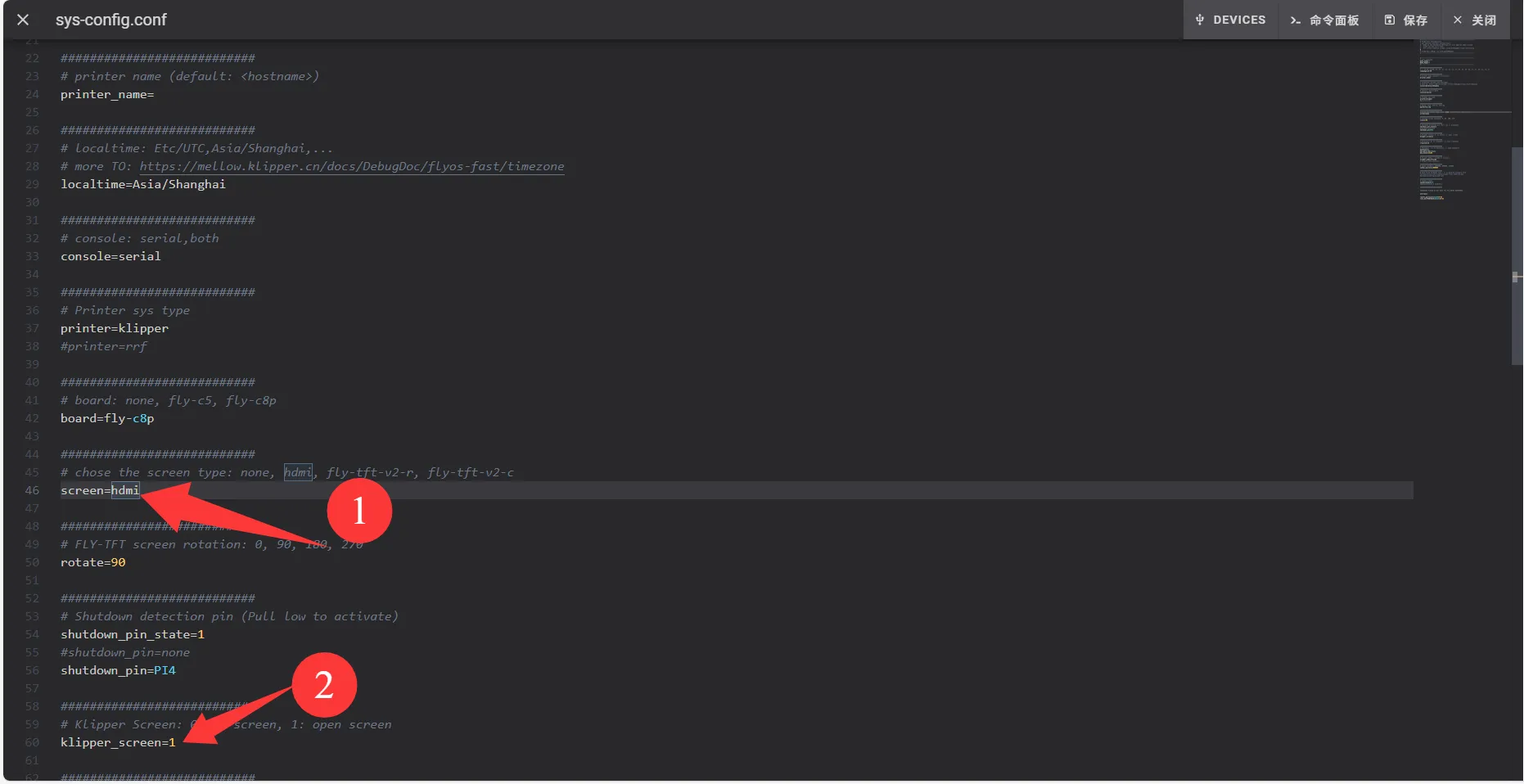

  1. Entrez dans le dossier .flyos-config qui s'affiche et trouvez le fichier de configuration sys-config.conf
Loading...
  1. Modifiez le fichier sys-config.conf ; ce fichier est un lien symbolique vers le fichier de configuration config.txt sur le disque amovible FlyOS-Conf
Loading...
  1. Enregistrez le fichier après avoir modifié les options de configuration
Remarque importante

Après avoir modifié la configuration, veuillez redémarrer le système pour que les changements prennent effet

Explication du format de configuration
  • Le format du fichier de configuration doit être key=value, ne le modifiez pas en key: value ou autre format
  • N'ajoutez pas d'espaces avant et après le signe égal

Configuration de l'écran​

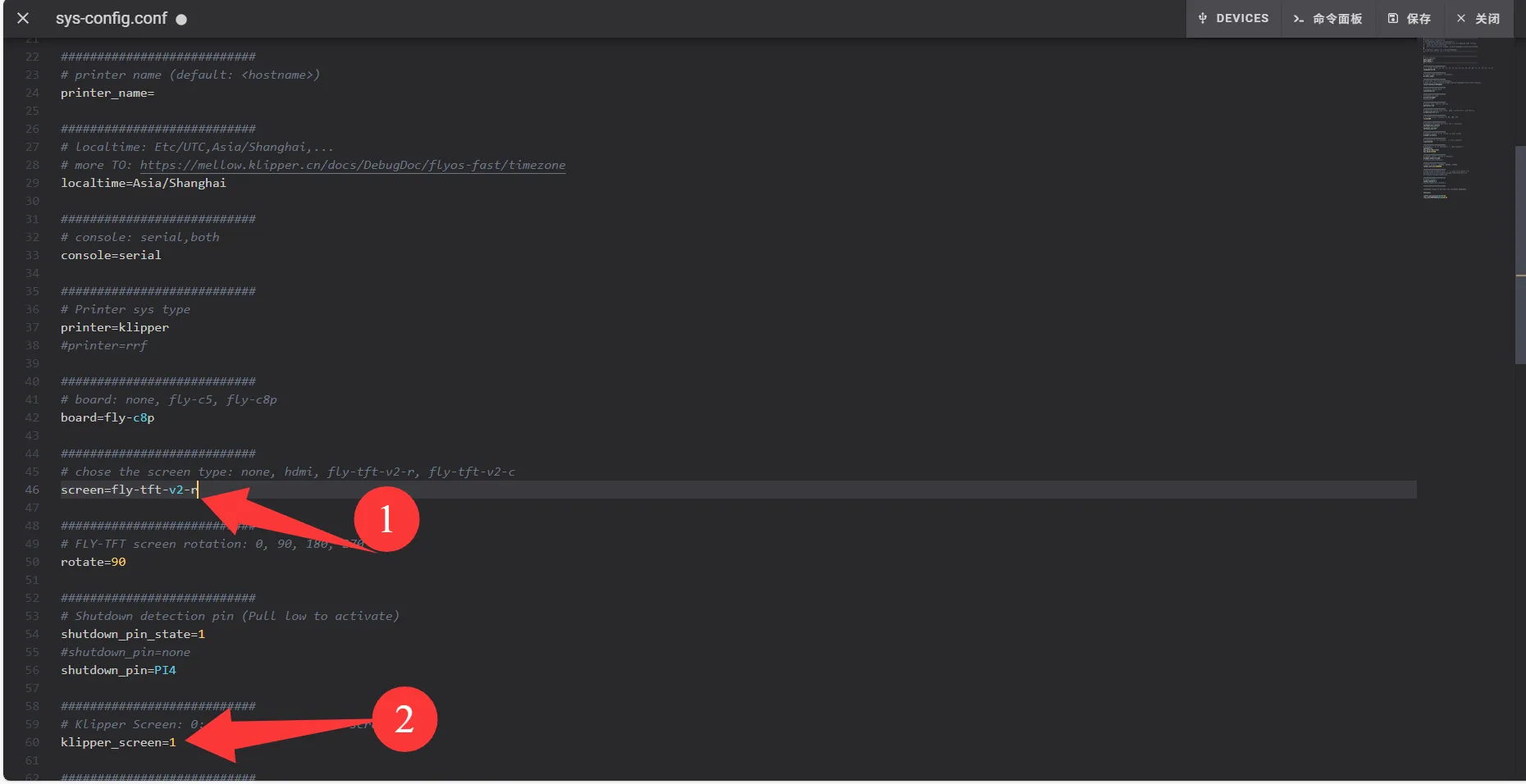

  • Modifiez screen= en fly-tft-v2-r
  • Pour utiliser FLY Screen, réglez klipper_screen=0 ; si klipper_screen=1 et fly_screen=1 sont activés simultanément, KlipperScreen est utilisé par défaut
  • Modifiez fly_screen=0 en fly_screen=1
  • Exemple après modification
screen=fly-tft-v2-r
  • Modifiez également
klipper_screen=0
fly_screen=1
