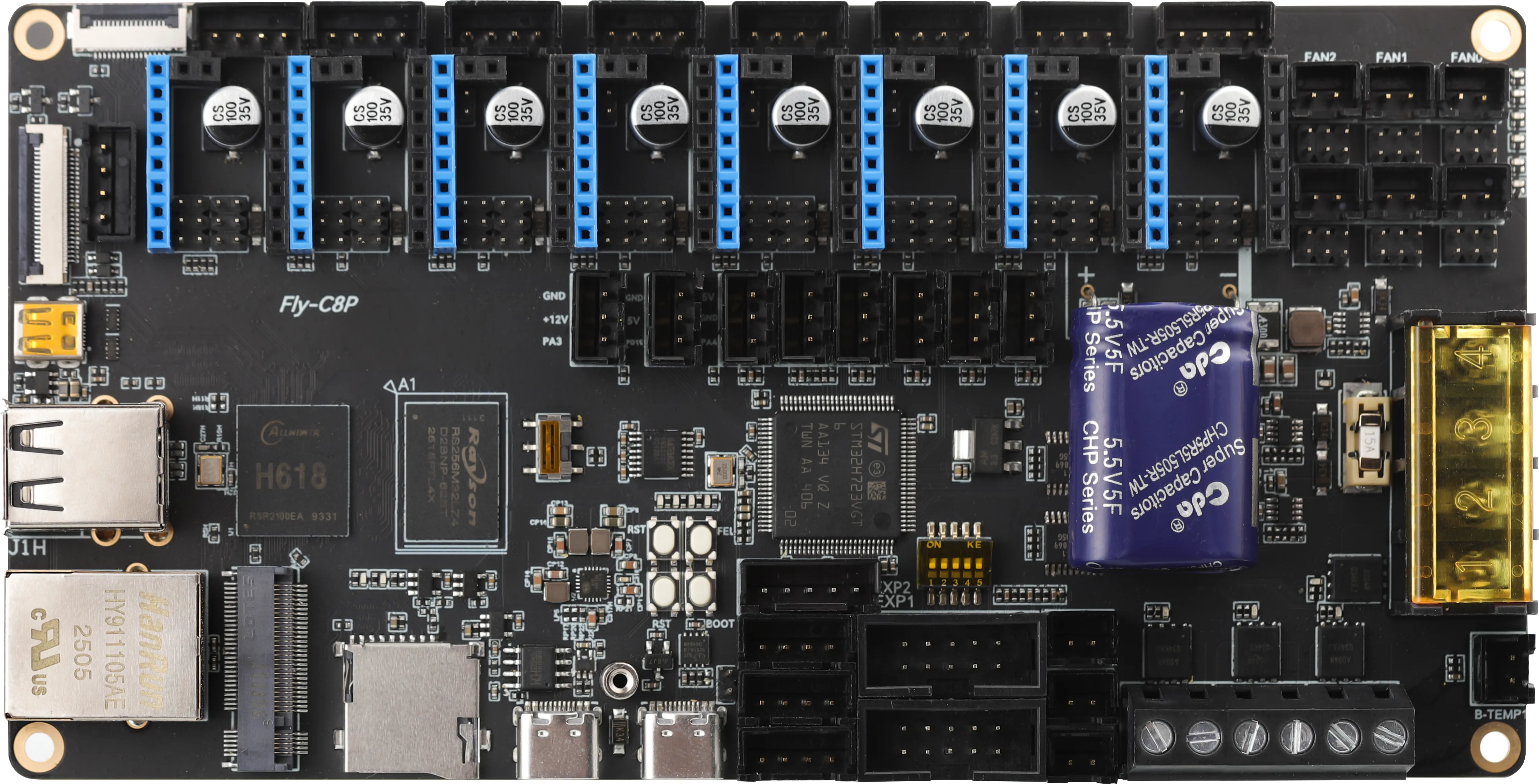

FLY C8P

Loading...

Important : Concernant le stockage

La carte FLY-C8P ne contient aucun périphérique de stockage en sortie d'usine (c'est-à-dire qu'elle ne comprend pas le module M2WE ni la carte Micro SD). Vous devez configurer au moins l'un des supports de stockage suivants pour que l'appareil fonctionne correctement :

• Option 1 (recommandée) : Achetez le module M2WE personnalisé FLY pour bénéficier d'une vitesse de réponse système plus rapide et d'une fiabilité accrue.
• Option 2 : Préparez vous-même une carte Micro SD (TF), d'une capacité comprise entre 16 Go et 128 Go.

Caractéristiques du produit

• Utilise la puce principale STM32H723VGT6 de la série Arm® Cortex®-M7 32 bits à 550 MHz
• Prend en charge les modes de fonctionnement SPI et UART pour les pilotes TMC
• Broches de fonction DIAG intégrées sur la carte, permettant une initialisation sans fin par simple insertion/retrait d'un cavalier
• Ventilateurs numériques avec tension sélectionnable 24V, 12V, 5V, évitant l'achat de modules de réduction de tension.
• Nouvelle méthode de flashage du micrologiciel, permettant une mise à jour directe via la ligne de commande
• Gestion d'alimentation multi-circuits : en cas de court-circuit sur un port, une butée, un pilote, etc., le fonctionnement de l'hôte n'est pas affecté
• Interface RGB prévue avec tension sélectionnable (12V, 5V)
• Prise en charge de l'écran TFT et de l'écran HDMI en connexion unique
• Système préinstallé avec klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsnest, plugin de compensation de résonance numpy, sans nécessiter d'opérations complexes comme le changement de source, facilitant la prise en main pour les débutants

Paramètres du produit

Hôte (SBC)

• CPU : Allwinner H618, 4 cœurs Cortex-A53 64 bits
• GPU : Arm Mali-G31
• RAM : 1 Go DDR4
• ROM : Prend en charge jusqu'à 128 Go de carte SD
• Périphériques :
  • TFT x1
  • USB 2.0 x2
  • Micro HDMI x1
  • Port Ethernet (Eth) x1 (100M)
  • FPC-HDMI x1
  • UART x1
  • RS232 X2
• Interface : M.2 intégré sur la carte, extensible pour WIFI, eMMC, etc. (protocole privé, ne connectez pas d'appareils M.2 non dédiés FLY)
• Prise en charge : Connexion unique FPC pour écran TFT et écran HDMI
• Système préinstallé : klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsnest, plugin de compensation de résonance numpy, sans changement de source, facile à prendre en main (nécessite l'achat d'une carte TF ou M2WE)

Carte de contrôle (MCU)

• MCU : STM32H723VGT6
• Micrologiciel : KLIPPER / RRF
• Prend en charge une alimentation CC de 12-24V, plus stable, évitant les modules de réduction de tension
• Courant de sortie maximal du port du plateau chauffant : 15A
• Courant de sortie maximal du port de la cartouche chauffante : 6A
• Courant de sortie maximal du port du ventilateur : 1A
• Modes de fonctionnement des pilotes pris en charge : SPI, UART, STEP/DIR
• Pilotes pris en charge : TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988, etc. (externes)
• Interfaces d'extension : BLTouch (Servos, Probe), RGB X2, UART X1, 12864 X1, CAN X1
• Ventilateurs : Ventilateurs numériques 2 fils X6 (tension sélectionnable 24V, 12V, 5V)
• Capteurs de température : 4 voies NTC 100K
• Structures de machine prises en charge : Cartesian, Delta, Kossel, Ultimaker, CoreXY, etc.

Points d'attention

Port de sortie	Courant maximal sous 24V	Courant maximal sous 12V
Port plateau chauffant	15A	7.5A
Port chauffage	6A	3A
Port ventilateur	1A	0.5A
