Connexion et configuration de l'écran

Connexion de l'écran C5​

Opération hors tension

Avant de commencer, éteignez complètement l'imprimante et débranchez l'alimentation. Ne branchez ou ne débranchez pas les faisceaux de câbles, ne réorganisez pas l'ordre des broches de l'interface et ne touchez pas les bornes sous tension.

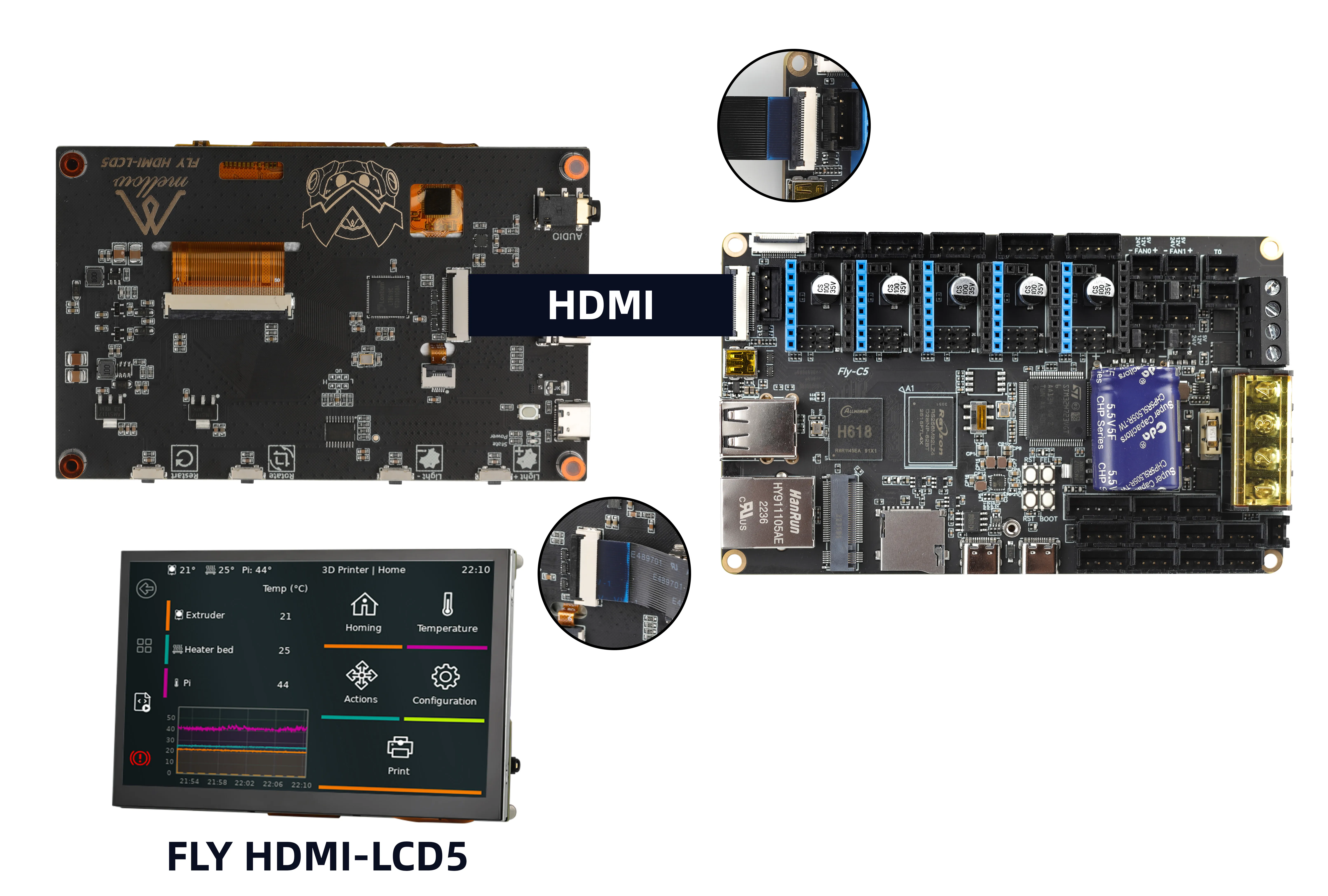

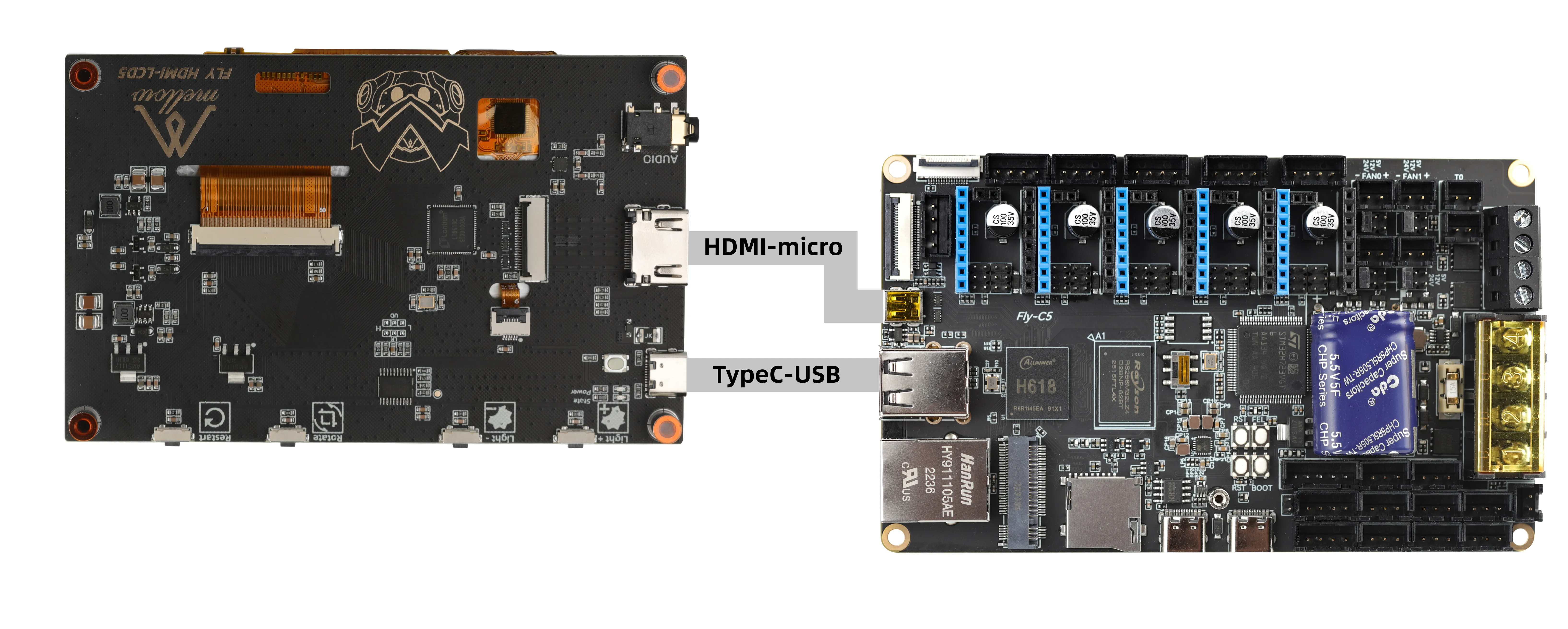

Lors de la connexion d'un écran TFT ou HDMI, vérifiez soigneusement l'orientation du câble FPC ; lors de la connexion d'un écran série, assurez-vous que les connexions 5V, GND, TX et RX sont correctes.

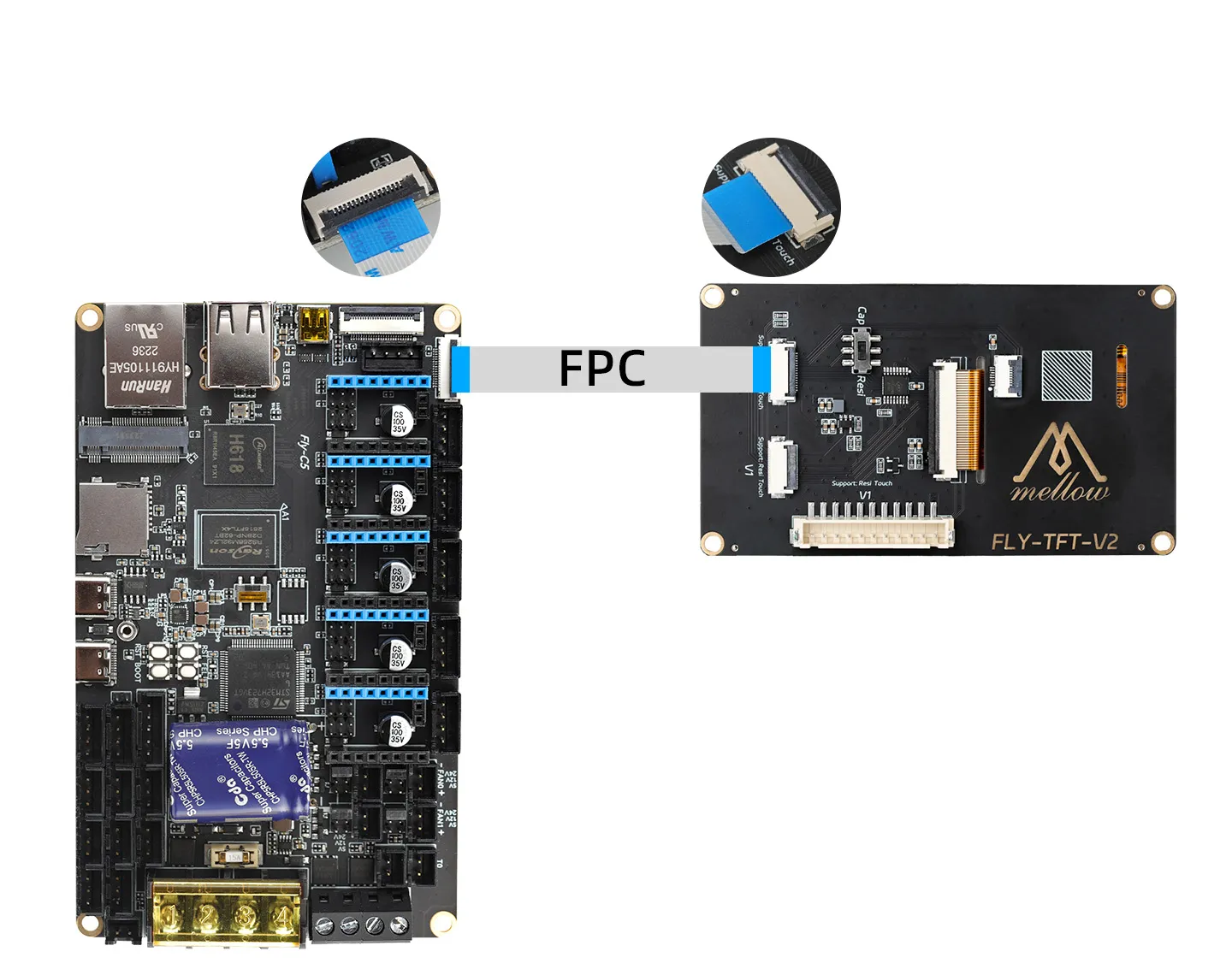

Connexion et configuration de l'écran TFT​

Astuce
  • Pour un écran résistif, placez le commutateur DIP sur Resi
  • Pour un écran capacitif, placez le commutateur DIP sur Cap
Loading...

Remarques importantes​

Précautions de configuration
  • Il est recommandé d'utiliser l'interface web mainsail ou fluidd pour modifier la configuration
  • Veuillez ne pas activer la fonction de traduction de la page web, car cela pourrait empêcher le système de démarrer correctement
  • N'insérez pas de caractères chinois ou spéciaux dans le fichier de configuration
  • Après avoir modifié le fichier de configuration, un redémarrage du système est nécessaire pour que les modifications prennent effet
Avertissement important
  • Ne modifiez pas le contenu en dessous de ######### PLEASE DO NOT EDIT THE FOLLOWING ######### dans le fichier de configuration

Méthode de modification du fichier de configuration​

Modification du fichier de configuration après le flashage​

  • Pour les éléments de configuration qui ne prennent effet que lors du premier démarrage, vous devez ouvrir le fichier de configuration config.txt sur le disque amovible FlyOS-Conf avec un éditeur de texte professionnel après le flashage, et le modifier.

Modification de la configuration en ligne après le démarrage du système​

  • Les éléments de configuration courants peuvent être modifiés sur la page de configuration web du système et prennent effet après un redémarrage.
  1. Accédez à l'adresse IP de l'appareil via un navigateur, par exemple : http://192.168.1.2/

Interface fluidd : Décochez "Filtrer les fichiers et dossiers cachés"

Loading...

Interface mainsail : Cochez "Afficher les fichiers cachés"

Loading...
  1. Entrez dans le dossier .flyos-config qui s'affiche, puis trouvez le fichier de configuration sys-config.conf
Loading...
  1. Modifiez le fichier sys-config.conf. Ce fichier est un lien symbolique vers le fichier de configuration config.txt sur le disque amovible FlyOS-Conf
Loading...
  1. Enregistrez le fichier après avoir modifié les éléments de configuration.
Remarque importante

Après avoir modifié la configuration, redémarrez le système pour que la configuration prenne effet.

Format de configuration
  • Le format du fichier de configuration doit être key=value. Ne le modifiez pas en key: value ou dans un autre format.
  • N'ajoutez pas d'espace avant ou après le signe égal.

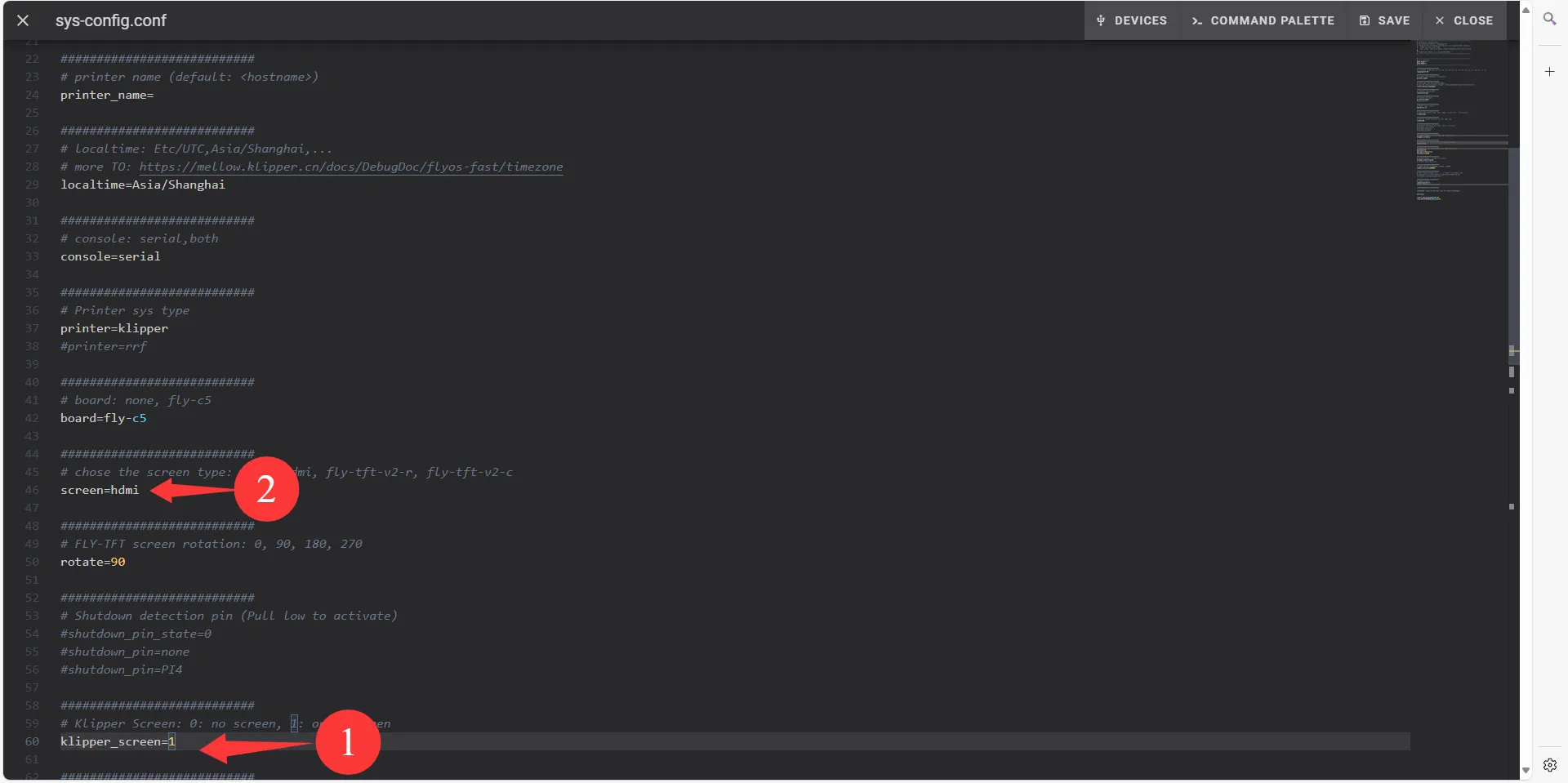

Configuration de l'écran​

  • Modifiez screen= en fly-tft-v2-r
  • Pour utiliser FLY Screen, réglez klipper_screen=0 ; si klipper_screen=1 et fly_screen=1 sont activés simultanément, KlipperScreen est utilisé par défaut
  • Modifiez fly_screen=0 en fly_screen=1
  • Voici un exemple après modification :
screen=fly-tft-v2-r
  • Modifiez également
klipper_screen=0
fly_screen=1
