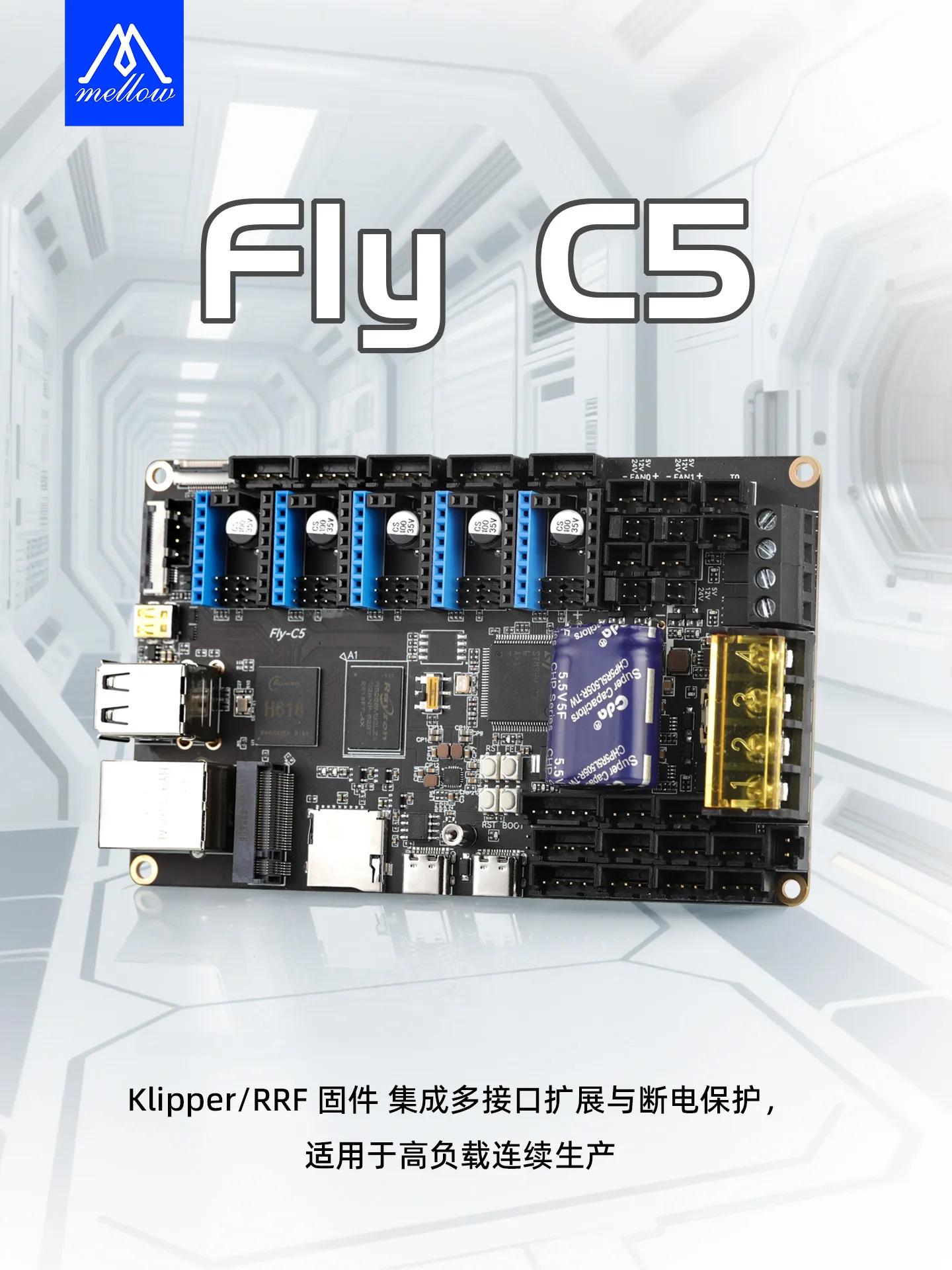

Présentation de la carte mère FLY-C5

Loading...

Important : Concernant le stockage

La carte FLY-C5 ne contient aucun périphérique de stockage en sortie d'usine (c'est-à-dire sans module M2WE ni carte Micro SD). Vous devez configurer au moins l'un des supports de stockage suivants pour que l'appareil fonctionne correctement :

• Option 1 (recommandée) : Achetez le module M2WE personnalisé FLY pour une réponse système plus rapide et une fiabilité accrue.
• Option 2 : Préparez vous-même une carte Micro SD (TF) d'une capacité comprise entre 16 Go et 128 Go.

Caractéristiques du produit

• Processeur 32 bits ARM Cortex-M4, 550 MHz, puce STM32H723VGT6
• Prise en charge des modes de fonctionnement SPI, UART, STEP/DIR pour les pilotes TMC
• Broches de fonction DIAG n'occupant pas les fins de course, permettant un retour à l'origine sans fin de course après configuration
• Ventilateurs à commande numérique prenant en charge 24V, 12V, 5V, sans module de réduction de tension supplémentaire nécessaire
• Prise en charge de l'arrêt automatique en cas de coupure de courant et de la reprise d'impression après coupure (l'arrêt automatique est activé par défaut)
• Firmware USB Klipper préinstallé en usine
• Gestion d'alimentation multi-circuits, les courts-circuits sur les ports, fins de course, pilotes, etc. n'affectent pas le fonctionnement de l'ordinateur hôte
• Interface 5V RGB réservée
• Prise en charge de la connexion directe pour les écrans TFT et HDMI
• Système préinstallé avec klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsnest, plugin de compensation de résonance numpy, pas besoin de changer de source, facile à prendre en main (nécessite l'achat d'une carte TF ou d'un module M2WE)

Paramètres du produit

Ordinateur hôte

• CPU : Allwinner H618, 4 cœurs 64 bits Cortex-A53
• GPU : Arm Mali-G31
• RAM : 1 Go DDR4
• ROM : Prise en charge jusqu'à 128 Go de carte SD
• Périphériques :
  • TFT x1
  • USB 2.0 x2
  • Micro HDMI x1
  • Port Ethernet (Eth) x1 (100 Mbit/s)
  • FPC-HDMI x1
  • UART x1
• Interface : M.2 intégré, extensible pour WIFI, eMMC, etc. (protocole privé, ne connectez pas d'appareils M.2 non dédiés FLY)
• Prise en charge : Connexion directe pour écrans TFT et HDMI via FPC
• Système préinstallé : klipper, moonraker, mainsail, fulidd, klipper-screen, Crowsnest, plugin de compensation de résonance numpy, pas besoin de changer de source, facile à prendre en main (nécessite l'achat d'une carte TF ou d'un module M2WE)

Unité de commande

• MCU : STM32H723VGT6
• Firmware : KLIPPER / RRF / Marlin
• Alimentation : Prise en charge de l'alimentation CC 12-24V, éliminant le besoin de module de réduction de tension
• Courant de sortie maximal du port du plateau chauffant : 15 A
• Courant de sortie maximal du port de la cartouche chauffante : 6 A
• Courant de sortie maximal du port du ventilateur : 1 A
• Modes de fonctionnement des pilotes : SPI, UART, STEP/DIR
• Pilotes pris en charge : TMC5160Pro, TMC5160, TMC2209, TMC2225, TMC2226, TMC2208, TMC2130, A4988, etc.
• Interfaces d'extension : BLTouch (Servos, Probe), RGB x1, UART x1, CAN x1
• Ventilateurs : Ventilateurs à commande numérique 2 fils x4 (prise en charge 24V, 12V, 5V sélectionnable)
• Capteurs de température : 3 voies NTC 100K
• Structures prises en charge : Cartesian, Delta, Kossel, Ultimaker, CoreXY, etc.

Notes importantes

Port de sortie	Courant maximal sous 24V	Courant maximal sous 12V
Port du plateau chauffant	15A	7.5A
Port de la cartouche chauffante	6A	3A
Port du ventilateur	1A	0.5A
