Utilisation du KPPM

Le module d'arrêt sécurisé FLY-KPPM est conçu spécifiquement pour les cartes de développement telles que le Raspberry Pi, visant à prévenir la perte de données due aux coupures de courant. Grâce à une technologie avancée, il bascule automatiquement sur une alimentation par condensateur en cas de panne de courant, garantissant un fonctionnement stable de la carte de développement pendant 15 secondes et assurant ainsi une sauvegarde efficace des données. Compact et pratique, son installation est simple.

Loading...

Notes importantes​

À savoir

L'alimentation d'entrée ne prend en charge que du DC 12-24V. Lors du câblage, veillez à distinguer les polarités positive et négative. Le câblage doit être effectué hors tension. Ne mettez sous tension qu'après avoir vérifié que le câblage est correct. Notre société n'assume aucune responsabilité pour les dommages résultant d'un câblage incorrect.

À savoir

La prise +5V sur la sortie 5V OUT est une sortie d'alimentation de secours et ne doit pas être utilisée comme alimentation principale. Veuillez utiliser USB-OUT ou SIG/IO pour alimenter l'ordinateur hôte.

À savoir

Lorsqu'il est utilisé avec le module d'arrêt sécurisé, une alimentation de 12V-24V est requise. Pour garantir le bon fonctionnement du module, la tension de sortie 5V à l'intérieur de la carte du module d'arrêt sécurisé ne doit pas descendre en dessous de 4,9V. Sinon, le module d'arrêt sécurisé puisera de l'énergie via son convertisseur élévateur interne, ce qui maintiendra les condensateurs en charge constante et provoquera un échauffement continu du module.

Explication du contenu de l'écran​

Explication du contenu de l'écranExplication de gaucheParamètres de droiteExplication de droite
IN:Tension d'entréeOUT:Tension de sortie
CA:Tension totale du condensateurOI:Courant de charge de sortie
C1:Tension du condensateur C1 C2:Tension du condensateur C2
Temp:Température du module d'arrêt sécurisé E:Indicateur d'état, voir ci-dessous
Contenu affichéExplication de l'état
Ready!Démarrage normal
IN LOW!Tension d'entrée faible
IN OVR!Courant d'entrée trop élevé
OV LOE!Tension de sortie trop faible
OV OVRCourant de sortie trop élevé
TP OVR!Température trop élevée
NONEErreur inconnue
R: XX SecS'affiche si une coupure/remise sous tension se produit dans les 10 secondes. L'ordinateur hôte redémarre après le compte à rebours.

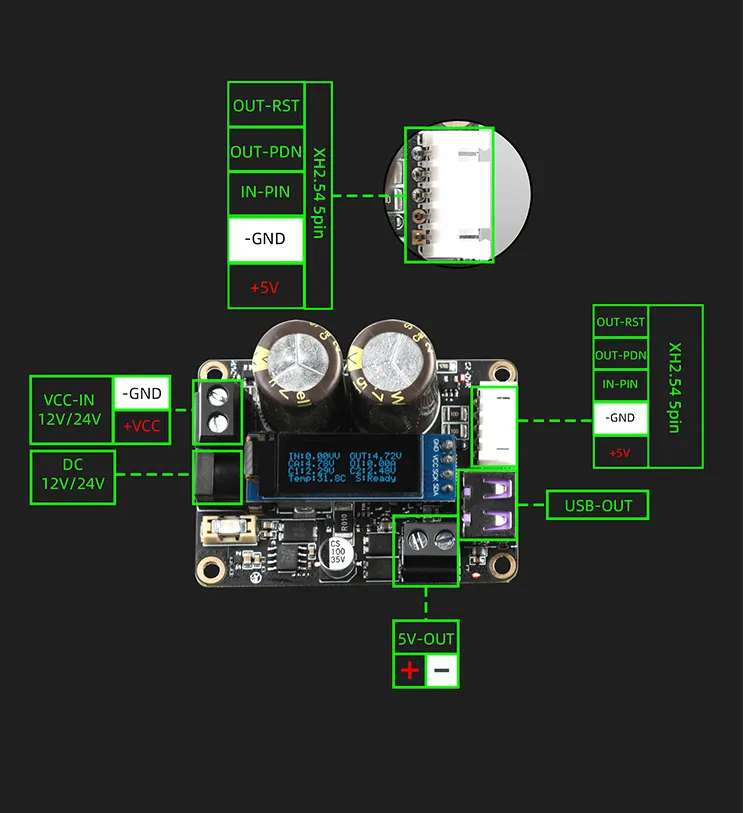

Explication des broches​

  • OUT-RST Réinitialisation

  • OUT-PDN Arrêt

  • IN-PIN

    Par défaut à l'état haut. Lors de la mise sous tension, le module détecte automatiquement la durée de la dernière coupure de courant. Si la durée de la coupure est inférieure à 10 secondes, il attendra 10 secondes avant de couper et rétablir automatiquement la sortie 5V (pour garantir que l'ordinateur hôte termine son arrêt et puisse redémarrer). Si connecté à la masse (GND), la fonction de détection automatique de la durée de coupure est désactivée.

Loading...

Tutoriel d'utilisation avec l'ordinateur hôte FLY​

Information

Applicable uniquement aux FLY-Pi, FLY-Pi-V2, FLY-C8. Pré-installé sur le système FAST, aucune installation nécessaire.

Pour l'ordinateur hôte FLY, exécutez la commande suivante via SSH :

sudo curl -kfSL --progress-bar https://cnb.cool/3dmellow/public/static-files/-/git/raw/main/host/sun50i-h5-power-key.dtbo -o /boot/dtb/allwinner/overlay/sun50i-h5-power-key.dtbo
sudo grep -q "^overlays=.*power-key" /boot/FlyOS-Env.txt || sudo sed -i '/^overlays=/ s/$/ power-key/' /boot/FlyOS-Env.txt

Redémarrez le système :

sudo reboot

Tutoriel de câblage pour l'ordinateur hôte FLY​

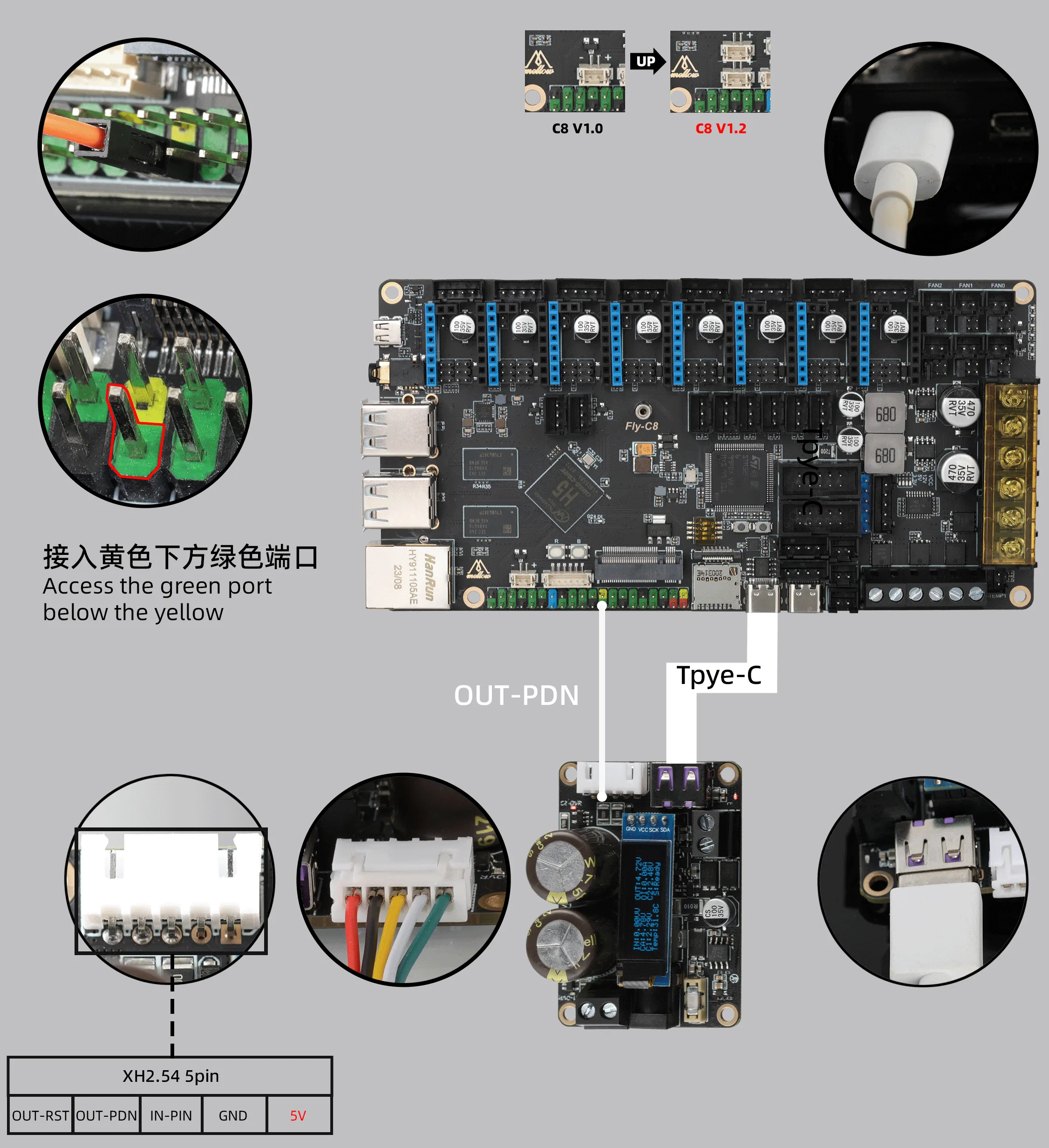

  • Câblage FLY-C8 V1.2
Loading...

Tutoriel d'utilisation avec l'ordinateur hôte Raspberry Pi​

L'opération est similaire pour le Raspberry Pi. Insérez la carte SD contenant l'image système dans un ordinateur, ajoutez la ligne dtoverlay=gpio-shutdown,gpio_pin=21 dans le fichier config.txt, puis enregistrez et quittez.

Loading...

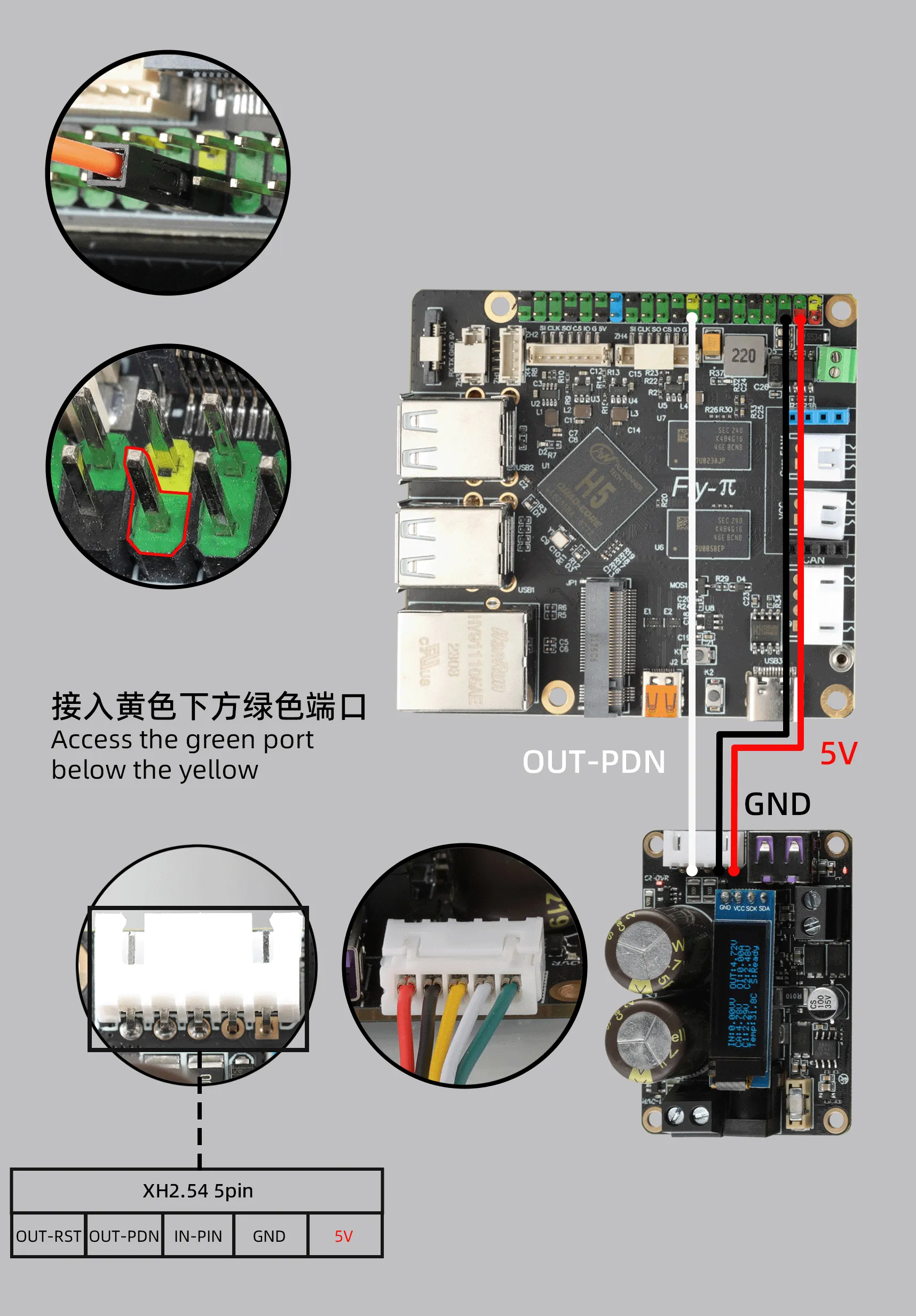

  • Raspberry Pi - Câblage avec 5V
Loading...
