Guide d'installation

Installation sur Voron Stealthburner

• L'installation de Halo sur Stealthburner nécessite l'utilisation de l'adaptateur fourni par nos soins.
• Téléchargez d'abord le modèle que nous fournissons pour l'impression.
  • Cliquez sur le lien de téléchargement ci-dessous.
• Loading...

Installation de l'antenne

Loading...

Loading...

Installation du FPC

• Installez le câble FPC selon l'image ci-dessus (l'orientation du câble FPC ne doit pas être inversée, face bleue vers le haut).

Loading...

Loading...

Installation du support de fixation

Loading...

Loading...

Loading...

Loading...

Faites passer le FPC à travers le trou de câble selon l'image ci-dessus

Loading...

Loading...

Selon l'image 1 ci-dessus, alignez d'abord la fixation inférieure, puis appuyez sur la partie supérieure. L'image 2 montre l'apparence après installation.

Loading...

Loading...

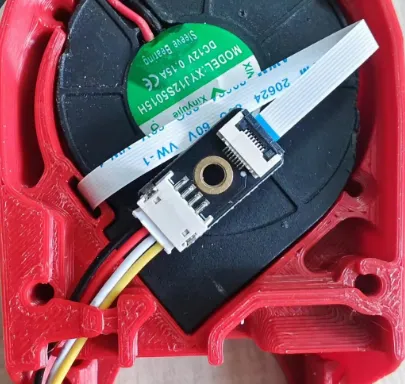

Installation de la carte d'adaptation et du câble de connexion

• La position de sortie du câble peut être adaptée à vos habitudes, il n'est pas nécessaire de la coller au dos du ventilateur.

Loading...

Remarques

• Explication des couleurs des fils : le noir est la borne négative GND, le rouge est la borne positive VCC (tension acceptée : DC 12-24V), le blanc est GPIO 47 (peut être utilisé pour la détection de bourrage), le jaune est GPIO 48 (peut être utilisé pour l'arrêt après impression).

Installation sur le détecteur de rupture de filament

• À mettre à jour.
