Introduction

LLL PLUS amortisseur

LLL PLUS amortisseur est un dispositif pour les consommables d'imprimante 3D développé par la société Mellow, conçu pour améliorer la stabilité et la qualité d'impression de l'imprimante 3D. Ce produit utilise des matériaux de haute qualité et une conception avancée, présentant des caractéristiques telles que l'usure résistante et la résistance à la chaleur, et convient à tous les types d'imprimantes 3D.

Utilisation de l'amortisseur LLL PLUS

LLL PLUS amortisseur pour consommables est un appareil conçu spécialement pour l'alimentation à distance des consommables d'imprimante 3D, visant à simplifier les opérations de chargement et de déchargement des consommables. Cet amortisseur est équipé de deux boutons, respectivement utilisés pour l'alimentation et le retrait, permettant aux utilisateurs d'effectuer des opérations d'alimentation et de retrait électriques.

Fonction d'amortissement :

Lorsque l'extrudeur de l'imprimante 3D alimente, si le câble est tiré vers l'extrémité lointaine du support de consommable, l'amortisseur détectera cette action et enverra automatiquement un certain segment de consommable vers l'extrémité chaude. À chaque fois qu'une traction se produit, l'amortisseur répétera cette opération d'alimentation. Cela peut efficacement réduire la traction exercée par l'extrudeur sur le consommable, maintenir la force d'extrusion stable, et ainsi améliorer la stabilité de la qualité d'impression.

Fonction de détection de rupture de fil :

L'amortisseur dispose d'un détecteur de rupture de fil intégré. Lorsqu'il détecte qu'il n'y a plus de fil dans l'amortisseur, il envoie un signal à l'imprimante 3D pour suspendre l'impression. Pour utiliser cette fonction, il faut connecter la broche de signal et modifier la configuration de l'imprimante 3D. En revanche, la fonction d'amortissement peut être utilisée directement sans modifier la configuration. Grâce à ces conceptions fonctionnelles, l'amortisseur de consommables LLL simplifie non seulement les opérations de consommables, mais augmente également la stabilité du processus d'impression 3D et la qualité d'impression.

• Veuillez noter que pour utiliser les fonctions, vous devez connecter le consommable, sinon vous ne pouvez contrôler que le moteur via les boutons.

Remarques particulières

• Avant utilisation, assurez-vous que l'amortisseur est correctement connecté à l'imprimante 3D et que le consommable est correctement chargé, autrement il ne fonctionnera pas correctement.
• Les opérations d'alimentation et de retrait de l'amortisseur peuvent être contrôlées par les boutons, les utilisateurs peuvent effectuer les opérations selon leurs besoins.
• Si vous souhaitez utiliser la fonction de détection de rupture de fil, vous devez connecter la broche de signal et modifier la configuration de l'imprimante 3D.
• Si vous utilisez uniquement la fonction d'amortissement, il suffit de brancher une source d'alimentation de 12V à 24V.

Explication des boutons

• Version du firmware : V1.0.3
  • Ajout par rapport aux fonctions existantes :
  • Appuyez une fois sur le bouton avancer, PA2 sort un niveau haut pendant 3 secondes
  • Appuyez une fois sur le bouton reculer, PA3 sort un niveau bas pendant 3 secondes
  • Double-cliquez sur n'importe quel bouton, l'amortisseur s'arrête ; après avoir rechargez, appuyez ou maintenez n'importe quel bouton, l'amortisseur reprend son fonctionnement

Référence de configuration

[filament_switch_sensor Détection de rupture]
pause_on_runout: true
switch_pin: ^
runout_gcode:
        PAUSE
        M118 Manque de filament
insert_gcode:
        M118 Chargement

#[gcode_button Alimentation]
#pin:^!
#press_gcode:
#    _feed

#[gcode_button Retrait]
#pin:^!
#press_gcode:
#    _Material_return

[gcode_macro _feed]
description: Alimentation
variable_clean_temp: 210       ; Température d'extrusion (°C)
gcode:
    RESPOND TYPE=echo MSG="La tête chaude montera à {clean_temp} degrés"
    M109 S{clean_temp} ; Définir la température d'extrusion
    M83 ; Mode d'extrusion relatif
    G92 E0 ; Réinitialiser la position d'extrusion
    G1 E50 F600 ; Distance d'extrusion
    RESPOND TYPE=echo MSG="Extrusion terminée"

[gcode_macro _Material_return]
description: Retrait du matériau
variable_clean_temp: 210       ; Température d'extrusion (°C)
variable_cool_temp: 0        ; Température finale (°C)
gcode:
    RESPOND TYPE=echo MSG="La tête chaude montera à {clean_temp} degrés"
    M109 S{clean_temp} ; Définir la température d'extrusion
    M83 ; Mode d'extrusion relatif
    G92 E0 ; Réinitialiser la position d'extrusion
    G1 E-50 F600 ; Distance d'extrusion
    M109 S{cool_temp}
    RESPOND TYPE=echo MSG="La tête chaude va s'éteindre"
    RESPOND TYPE=echo MSG="Extrusion terminée"

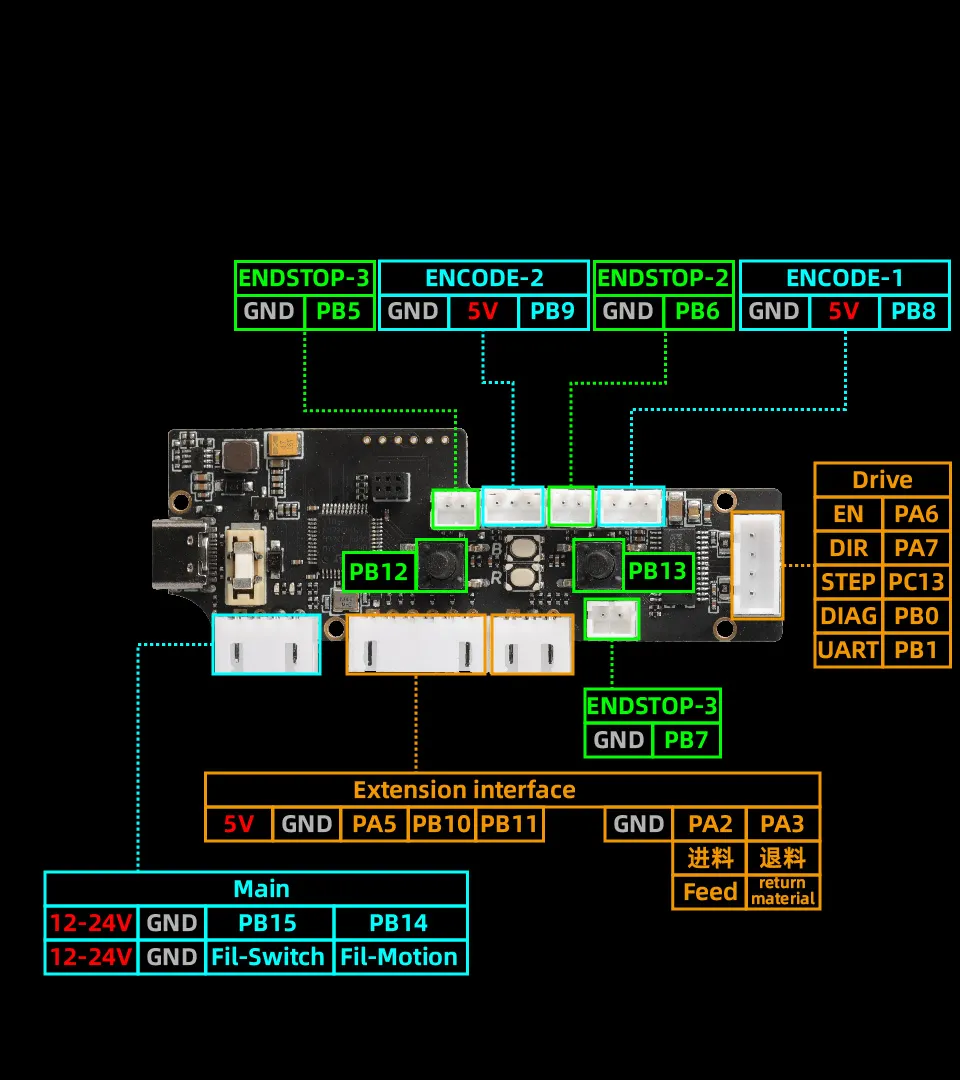

Schéma de câblage

Vidéo d'installation

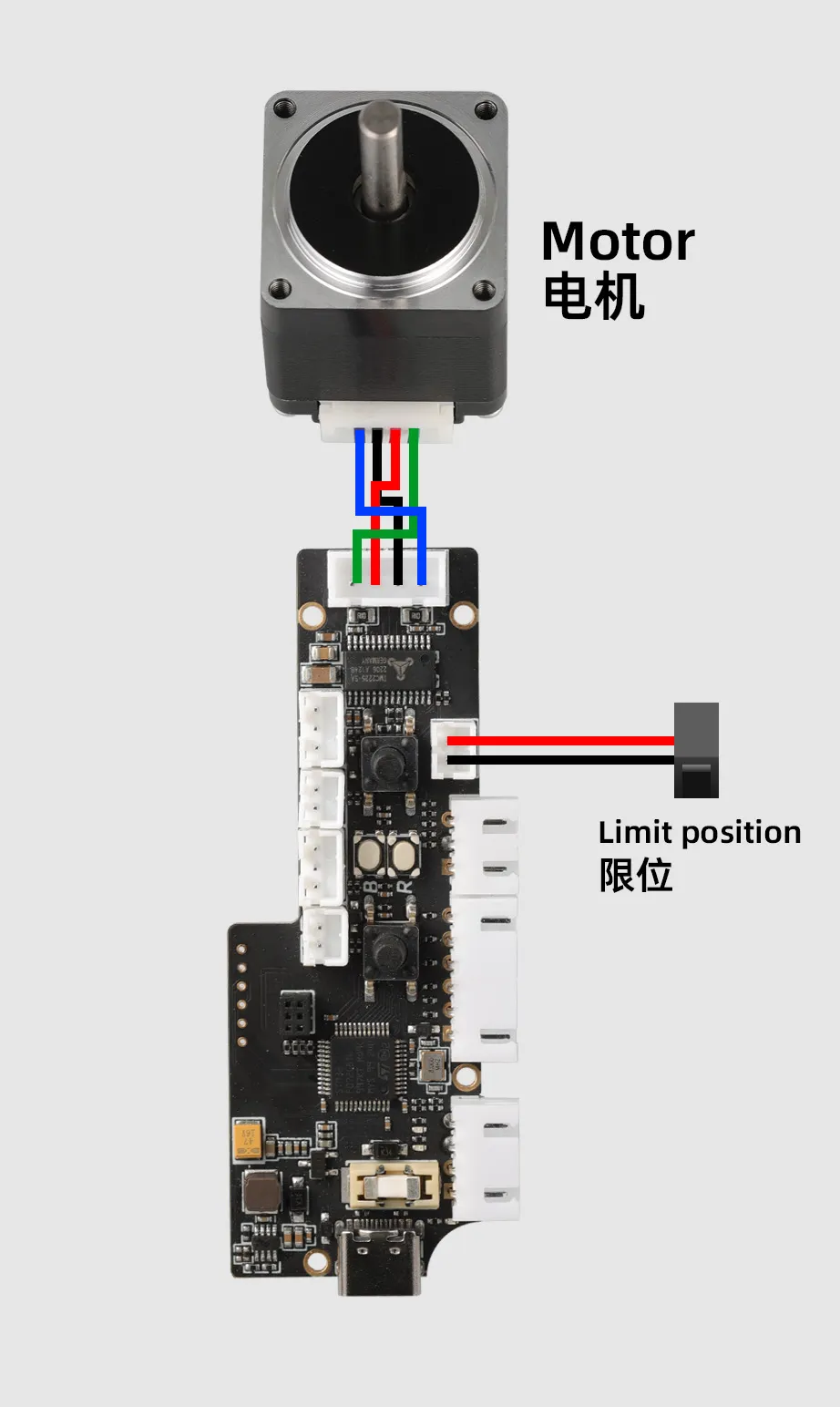

Schéma d'installation
