屏幕接线与配置

屏幕接线

TFT-V2屏幕接线

TFT电阻屏接线

提示

• TFT屏幕的包装中会附赠两根FPC排线,一根是14P的(窄的),另一根是16P的(宽的)
• TFT屏只能使用16P的(宽的)！！！
• 电阻屏需要将屏幕背面拨码拨到Resi,否则无法触摸
• 电容屏需要请将屏幕背面拨码拨到Cap,否则无法触摸

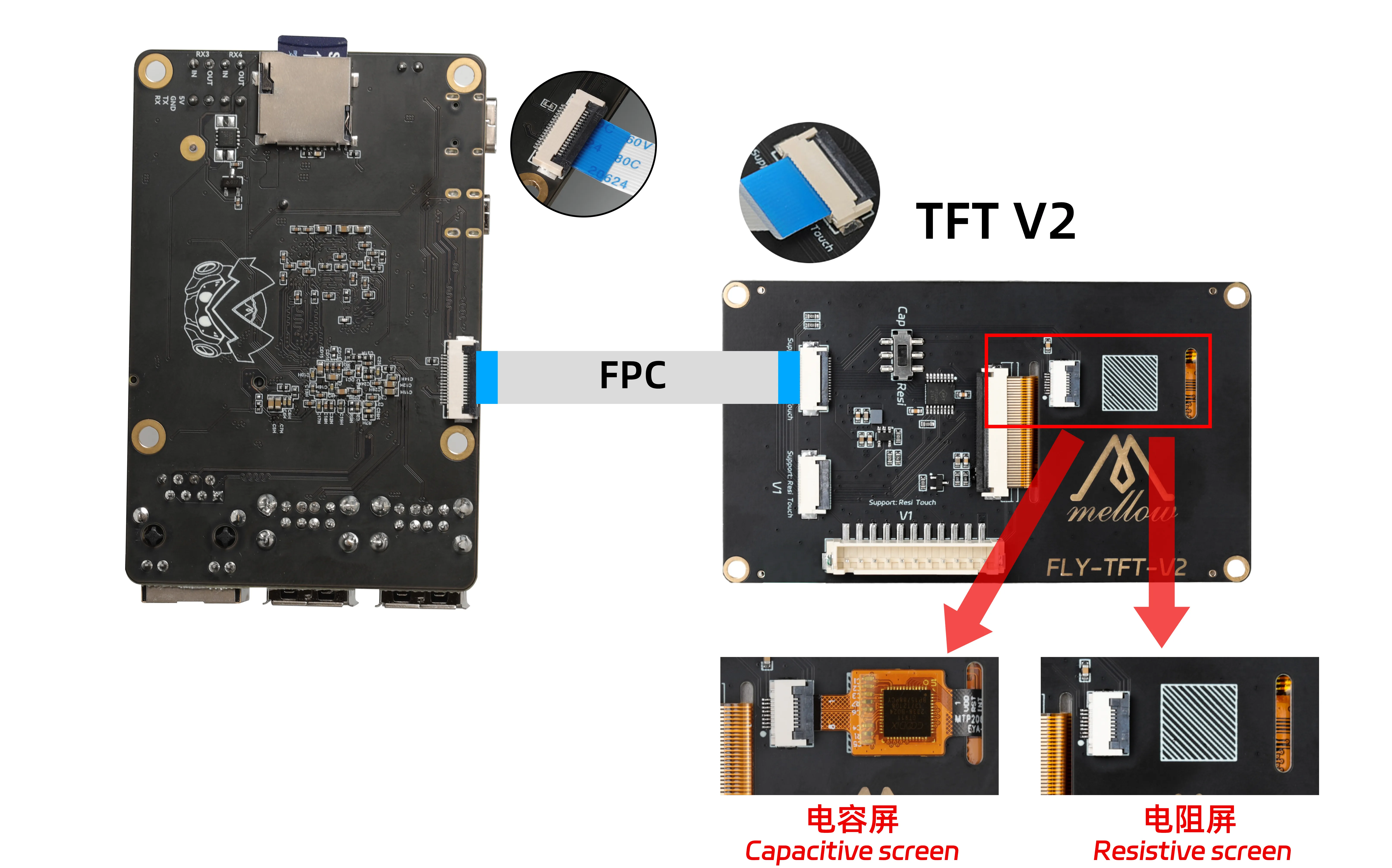

1. FLY-Pi V3 TFT电阻屏接线


HDMI接线

HDMI接线

1. FLY-HDMI-LCD5屏幕接线

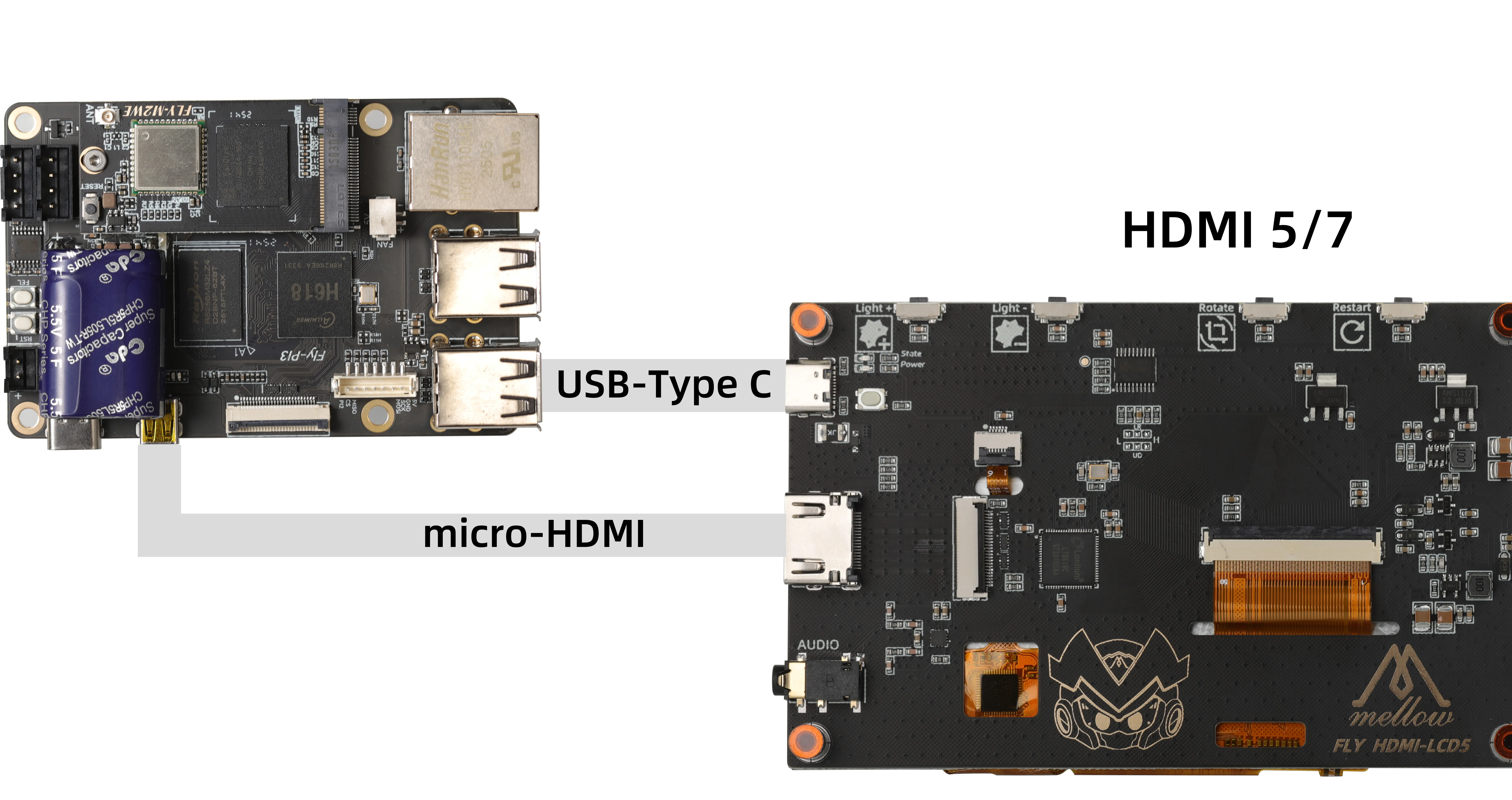

接线方式一

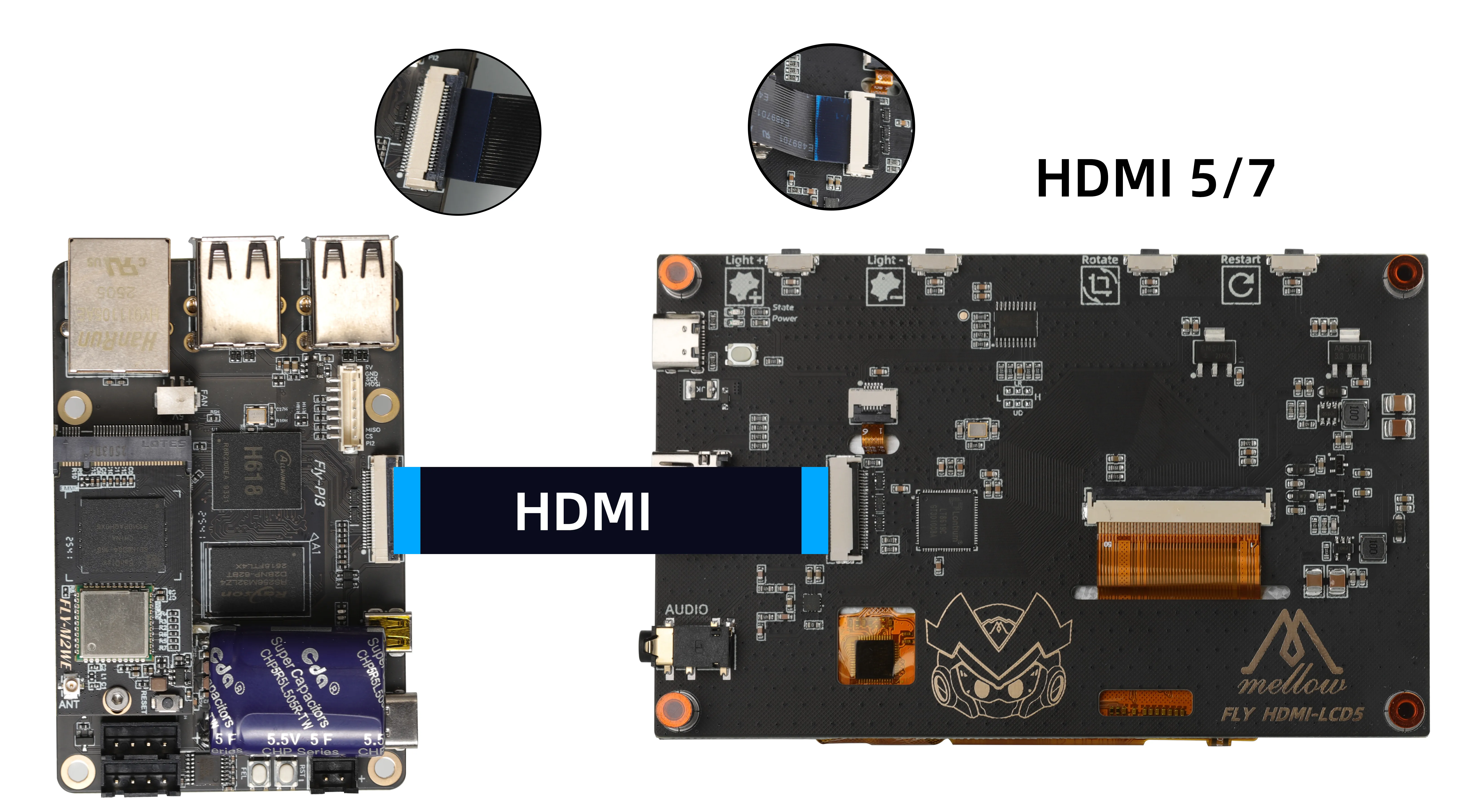

接线方式二

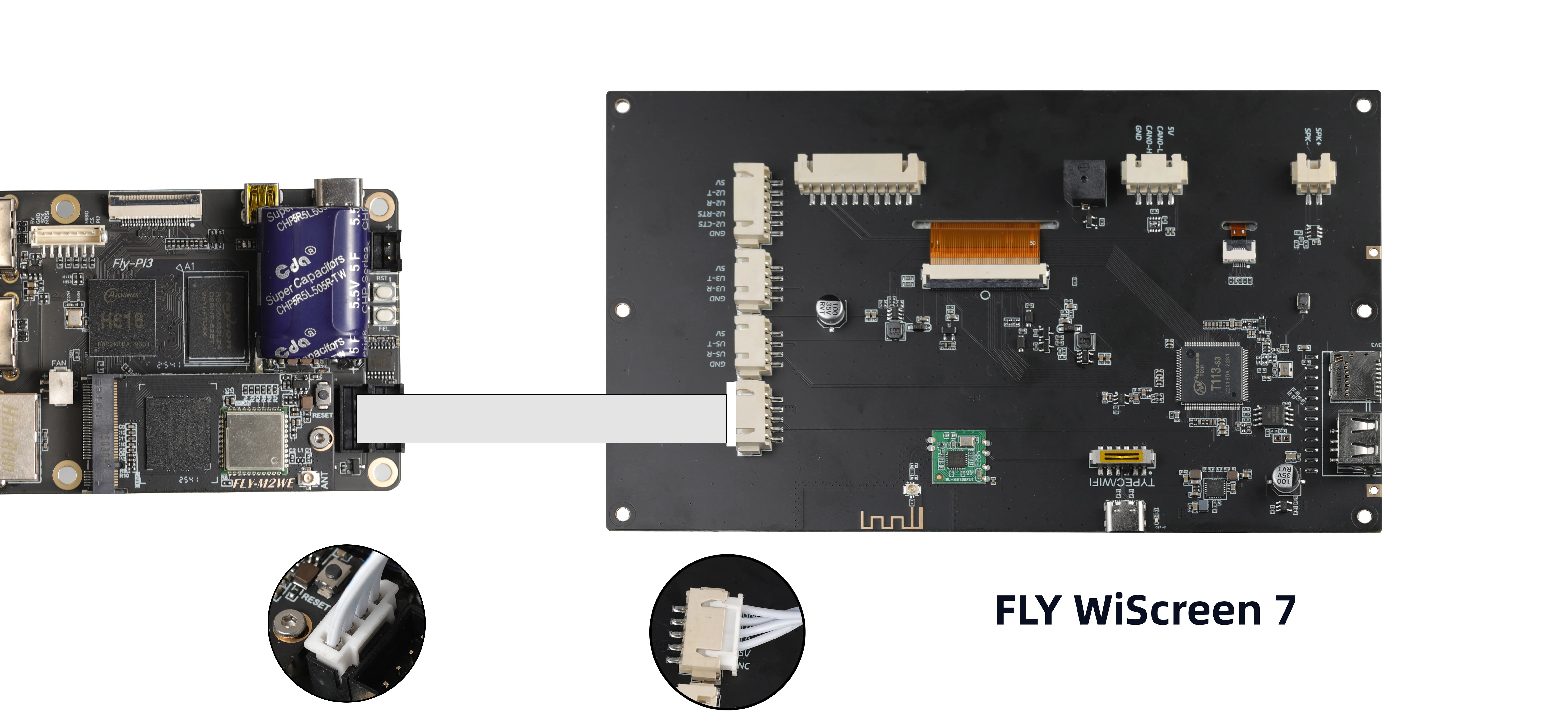

串口屏接线

串口屏接线

---

屏幕配置

FLYOS-FAST系统-屏幕配置

FLYOS-FAST系统-屏幕配置

1. 在浏览器打开设备ip地址,例如：http://192.168.6.110/

   fluidd按下图所示: 取消勾选 -> 筛选隐藏的文件和文件夹。

   mainsail按下图所示: 勾选 -> 显示隐藏文件。

2. 此时可以看到.flyos-config文件夹,进入这个文件夹会有sys-config.conf文件。

3. 打开sys-config.conf文件,将需要修改的配置项修改后 保存 -> 关闭 即可。

TFT电阻屏幕配置方法

• 需要将screen=后面修改成fly-tft-v2-r
• 需要将klipper_screen=0改成klipper_screen=1
• 下方是修改好后的参考

screen=fly-tft-v2-r

• 与

klipper_screen=1

TFT电容屏幕配置方法

• 需要将screen=后面修改成fly-tft-v2-c
• 需要将klipper_screen=0改成klipper_screen=1
• 下方是修改好后的参考

screen=fly-tft-v2-c

• 与

klipper_screen=1

HDMI屏幕配置方法

• 需要将screen=后面修改成hdmi
• 需要将klipper_screen=0改成klipper_screen=1
• 下方是修改好后的参考

screen=hdmi

• 与

klipper_screen=1

串口屏幕配置方法

• 需要将moon2uart后面的0修改成1
• 需要将klipper_screen=1改成klipper_screen=0
• 下方是修改好后的参考

moon2uart=1
