简介

LLL PLUS缓冲器

LLL PLUS缓冲器是Mellow公司推出的一款3D打印机耗材缓冲器，旨在提升3D打印的稳定性和打印质量。该产品采用了高品质的材料和先进的设计理念，具有耐磨、耐高温等特点，适用于各种类型的3D打印机。

LLL PLUS缓冲器使用

LLL PLUS耗材缓冲器是一款专为3D打印机远程送丝设计的设备，旨在简化耗材的装载和卸载操作。该缓冲器配备了两个按钮，分别用于进料和退料，允许用户进行电动进料和退料操作。

缓冲功能：

当3D打印机的挤出机进料时，如果拉扯到远端的耗材架，缓冲器会检测到这一动作，并自动向热端方向送出一段耗材。每次发生拉扯时，缓冲器会重复这一送丝操作。这样可以有效减少挤出机对耗材的拉扯，保持挤出机的推力稳定，从而提高打印质量的稳定性。

断料检测功能：

缓冲器内置断料检测器，当检测到缓冲器内没有耗材时，会发送信号给3D打印机暂停打印。要使用这一功能，需要连接信号引脚并修改3D打印机的配置。而缓冲功能则无需修改配置即可直接使用。 通过以上功能设计，LLL耗材缓冲器不仅简化了耗材操作，还提升了3D打印过程的稳定性和打印质量。

• 请注意使用需要将耗材接入后才可以使用功能，否则只能通过按钮控制电机运行

特别说明

• 使用前请确保缓冲器已正确连接至3D打印机，并且耗材已正确装载，否则无法正常工作。
• 缓冲器的进料和退料操作可以通过按钮进行控制，用户可以根据需要进行操作。
• 如果需要使用断料检测功能，需要连接信号引脚并修改3D打印机的配置。
• 如果只使用缓冲功能，只需要接入12V-24V电源即可

按钮说明

• 固件版本:V1.0.3
  • 在原有功能的基础上添加：
  • 单击前进按键，PA2输出高电平3s
  • 单击后退按键，PA3输出低电平3s
  • 双击任意按键，缓冲器停止工作；重新上料、单击或长按任意按键缓冲器恢复工作

配置参考

[filament_switch_sensor 断料检测]
pause_on_runout: true
switch_pin: ^
runout_gcode:
        PAUSE
        M118 缺料
insert_gcode:
        M118 上料


#[gcode_button 进料]
#pin:^!
#press_gcode:
#    _feed

#[gcode_button 退料]
#pin:^!
#press_gcode:
#    _Material_return

[gcode_macro _feed]
description: feed
variable_clean_temp: 210       ; 挤出温度(℃)
gcode:
    RESPOND TYPE=echo MSG="热端将升温到{clean_temp}度"
    M109 S{clean_temp} ; 设置挤出温度
    M83 ; 相对挤出模式
    G92 E0 ; 重置挤出位置
    G1 E50 F600 ; 挤出距离
    RESPOND TYPE=echo MSG="挤出完成"

[gcode_macro _Material_return]
description: Material return
variable_clean_temp: 210       ; 挤出温度(℃)
variable_cool_temp: 0        ; 结束温度(℃)
gcode:
    RESPOND TYPE=echo MSG="热端将升温到{clean_temp}度"
    M109 S{clean_temp} ; 设置挤出温度
    M83 ; 相对挤出模式
    G92 E0 ; 重置挤出位置
    G1 E-50 F600 ; 挤出距离
    M109 S{cool_temp}
    RESPOND TYPE=echo MSG="热端将关闭"
    RESPOND TYPE=echo MSG="挤出完成"

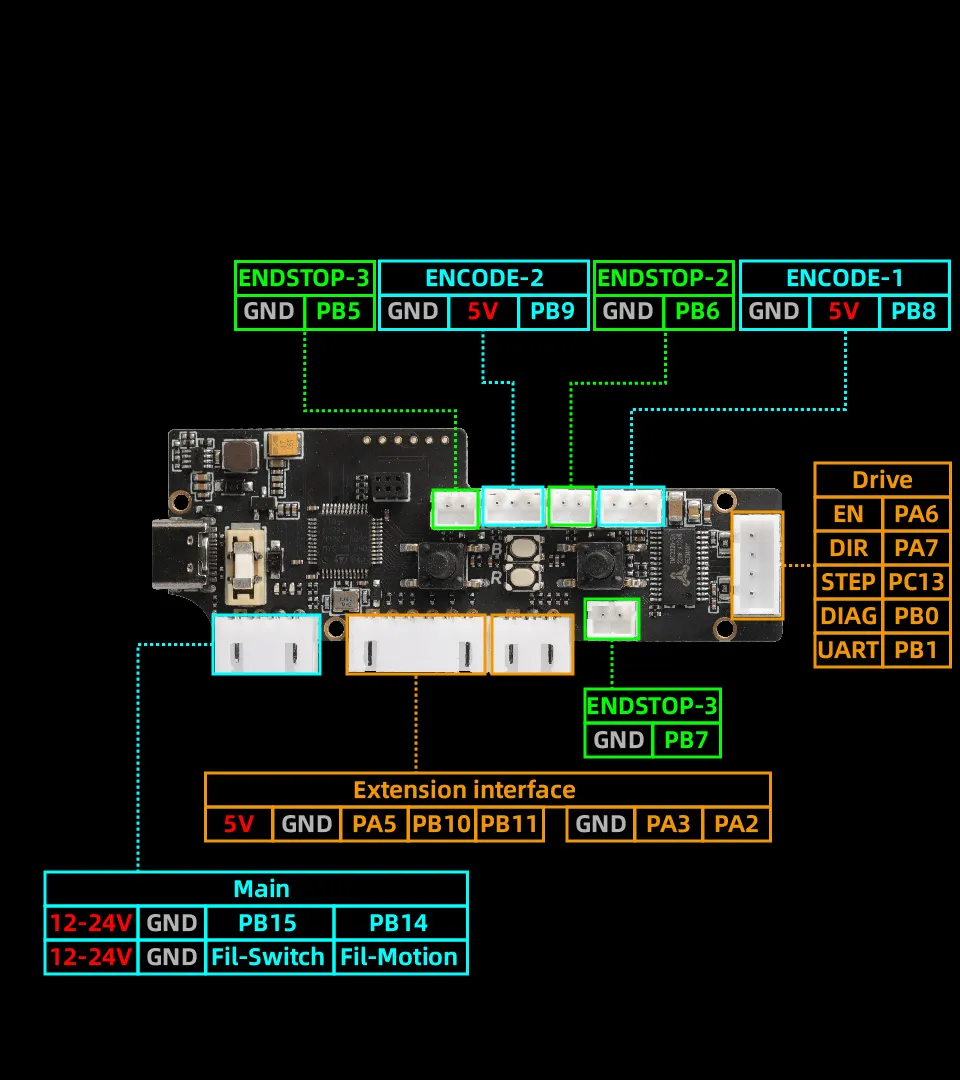

接线图

安装视频

安装示意图
